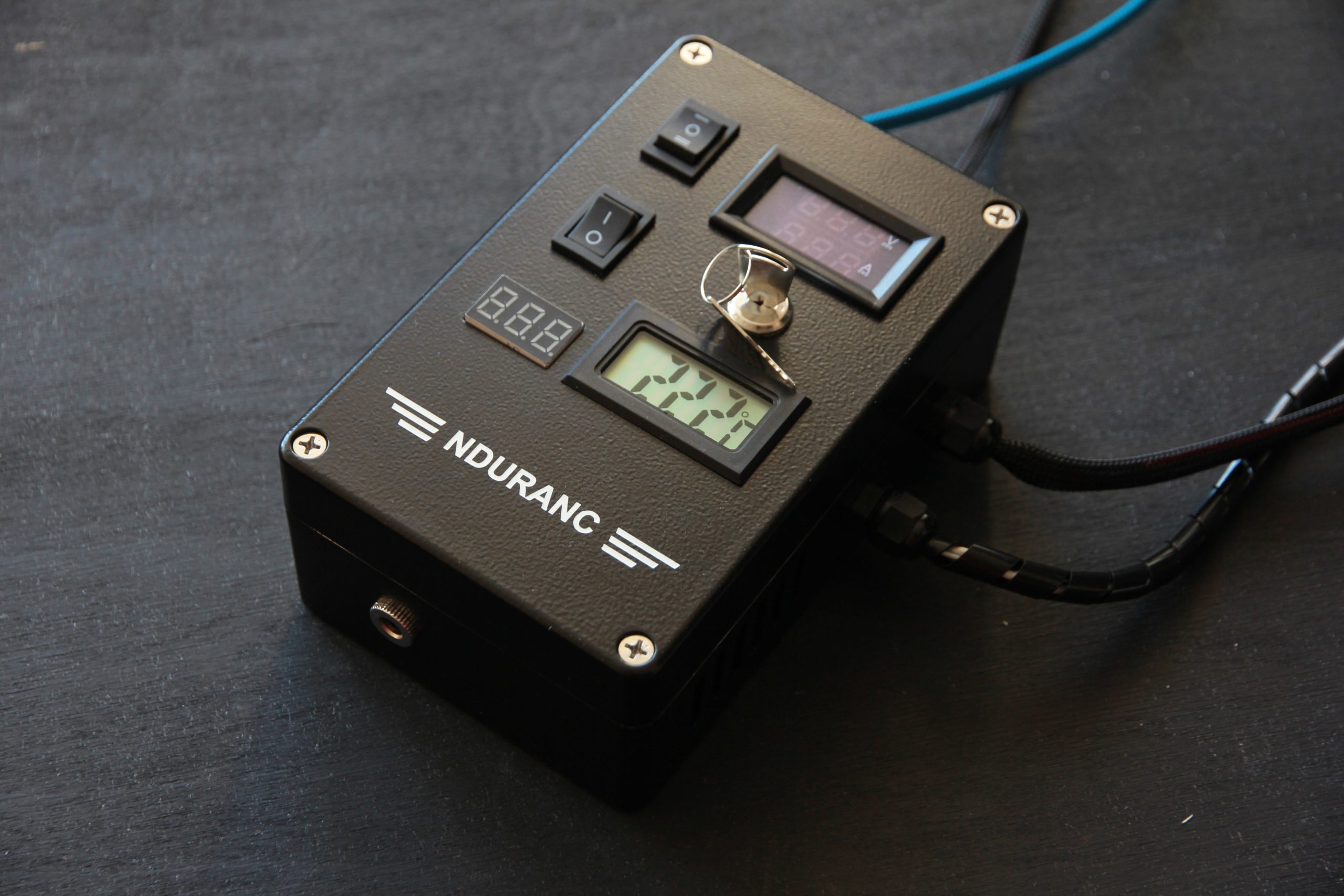

Основные характеристики печатной платы MO2 PCB:
1. Аналоговый вход 0-10 Выход ШИМ 0-100%.
2. TTL вход до 24 В ШИМ выход.
3. Режим фокусировки лазера ШИМ 0,1%.
4. Регулируемый порог напряжения лазера от 4,5 до 5,5 В.
5. Защита от обратной полярности аналоговых, компараторных и TTL-входов.
6. Задержка подачи напряжения на лазер при включении устройства 1,5 сек.
7. Возможность установки как в большой, так и в малый корпус без модификации печатной платы.
8. Возможность работы в импульсном режиме с широким диапазоном частоты и длительности.
(требуется лазерный DC/DC преобразователь).
Срок изготовления — 1 день
CN1 — Плата питания +12V
CN2 — Аналоговый вход/инвертированный вход
CN3 — Переключатель выбора режима SW1
CN4 — Вход ШИМ
CN5 — Вентилятор
CN6 — Вольтметр входного напряжения
CN7 — Вольтметр выходного напряжения DC-DC
XT1 — DC-DC
XT2 — Лазер
XT3 — Измерение тока лазера. Амперметр
Запуск лазера в импульсном режиме с печатной платой Mo2
Технические данные для выносливой печатной платы Mo2 PCB
Напряжение питания | 12 В ПОСТОЯННОГО ТОКА +-10% |
Минимальный ток источника питания (Для лазерных диодов мощностью до 10 Вт) | 5 A+-10% |
Номинальный выходной ток (Для лазерных диодов мощностью до 10 Вт) | 5 А |
Максимальный выходной ток (ток источника питания должен быть не менее 10 А) | 8 А |
Максимальное напряжение лазерного диода | 5.5V |
Минимальное напряжение лазерного диода | 2V |
Ток лазерного диода | 1A — 6A |
Ток лазерного диода макс | 8A* |
Макс. Частота ШИМ | 50 КГц |
Мин. Частота ШИМ | 90 Гц |
(Необходимо знать, если вы подключаетесь к контроллеру 3D-принтера) | |
Максимальный рабочий цикл ШИМ | 99,90% |
(Частота ШИМ более 90 Гц) | |
Входное напряжение ШИМ (левый, синий провод) | 3V — 12V |
(Слева, синий провод) | |
Входное напряжение ШИМ (правый, черный провод) | 3 В — 24 В |
Время нарастания | 300 нС |
(По отношению к входному импульсу ШИМ) | |
Аналоговое входное напряжение | 0В — 10В |
Должностной цикл ШИМ на основе аналогового входного напряжения | 0% — 99,9% |
Частота ШИМ при работе с аналоговым входом | 500 ГЦ |
Режим фокусировки лазера | Должный цикл ШИМ 0,1% |
Защита выходного напряжения лазерного диода мин | 4.5V |
Защита выходного напряжения лазерного диода max | 5.5V |
Диапазон задержки перед запуском лазера: | 1,5 сек |
