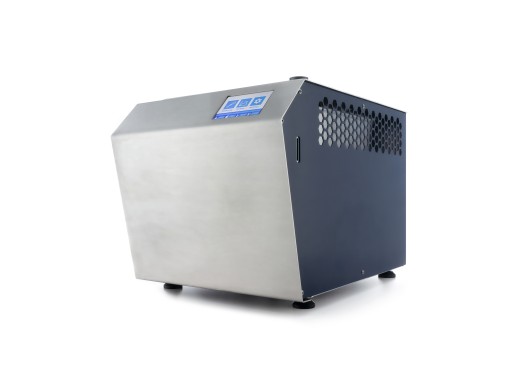

Vaporflow 275 — это печь для оплавления, в которой для пайки печатных плат используется паровая фаза. Проблемы, возникающие с небольшими инфракрасными или конвекционными печами, остались в прошлом. С помощью этой печи легко паять компоненты с большой термической массой, мелким шагом или из черного пластика.

Vaporflow нагревает специальную жидкость до температуры пайки, создавая пар, который покрывает печатную плату. Этот пар очень равномерно нагревает печатную плату до температуры 1. Равномерный нагрев упрощает пайку плат с различными компонентами.

Vaporflow представляет собой контейнер из нержавеющей стали, в котором печатные платы размещаются на поддоне. На дне чайника находится слой жидкости. Чайник закрывается крышкой. Поток пара нагревает жидкость по заранее запрограммированному профилю. Датчик контролирует температуру внутри контейнера. При пайке платы пар снова охлаждается у стенок печи с помощью мощных вентиляторов.

Температура пайки определяется выбранной паровой фазой жидкости. Стандартная жидкость — Galden LS230, с помощью которой можно паять все распространенные печатные платы со свинцом и без свинца. Vaporflow может работать со всеми жидкостями в паровой фазе с температурой от 180 до 240 ℃.

С помощью сенсорного экрана можно запускать и останавливать процесс пайки. Во время пайки отображается график с измеренной и заданной температурой. Все значения можно записать на SD-карту. Также можно создавать собственные профили пайки для конкретных задач или для точной настройки.

Vaporflow оснащен множеством защитных устройств для предотвращения перегрева. Датчик определяет, закрыта ли крышка.

Литр жидкости Galden стоит дорого, но ее расход при пайке очень мал, поэтому общие эксплуатационные расходы Vaporflow невелики.

Особенности

Очень стабильные результаты благодаря равномерному нагреву
Хорошо справляется с компонентами, которые трудно паять другими печами
Перегрев печатной платы невозможен
Четкий сенсорный экран.
Можно создавать собственные профили пайки.
Цикл пайки можно записать на SD-карту в виде файла CSV.

Технические характеристики Макс. Длина печатной платы 235 мм Макс. Ширина печатной платы 170 мм Диапазон температур по выбору жидкости 180–240 ℃ Продолжительность цикла пайки 14 минут Приблизительный расход галдена за цикл 2 грамма

Максимальные размеры печатной платы не равны максимальной длине, умноженной на максимальную ширину, подробности см. в техническом описании.
