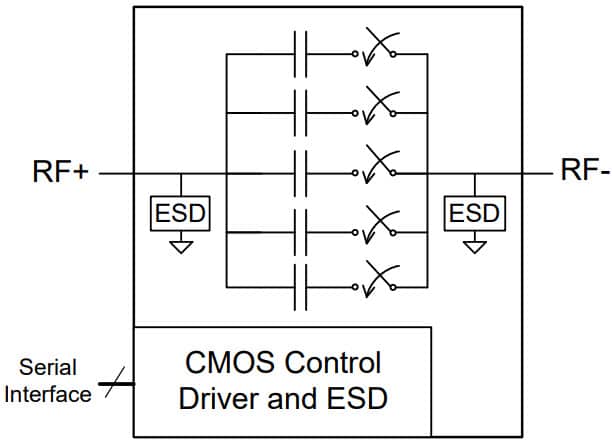

PE64906 — это конденсатор с цифровой настройкой (DTC), усовершенствованный технологией DuNE™, основанный на технологии pSemi UltraCMOS®. Этот универсальный продукт поддерживает широкий спектр топологий схем настройки с упором на согласование импеданса и настройку апертуры. PE64906 обеспечивает высокую радиочастотную мощность и надежность, одновременно удовлетворяя строгие требования к гармоникам и линейности, обеспечиваемые технологией pSemi HaRP™. Устройство управляется через широко поддерживаемый 3-проводной (SPI-совместимый) интерфейс. Все декодирование и смещение встроены в кристалл, и никакие внешние компоненты обхода или фильтрации не требуются. Устройства DuNE отличаются простотой использования, обеспечивая при этом превосходные радиочастотные характеристики с точки зрения точности настройки, монотонности, коэффициента настройки, мощности, размера и добротности. Благодаря встроенному генератору напряжения смещения и защите от электростатического разряда продукты DTC представляют собой монолитно интегрированное решение для настройки для требовательных радиочастотных приложений.
Технические характеристики
| Номер детали: PE64906 |
| Производитель: pSemi |
| Описание: 32 состояния |
| Диапазон частот Мин: 100 МГц |
| Макс. диапазон частот: 3000 МГц |
| Мин. шунтирующая емкость: 0,9 пФ |
| Макс. шунтирующая емкость: 4,6 пФ |
| Коэффициент настройки: 5,1: 1 |
| Коэффициент качества @ Cmin Min: 40 |
| Фактор качества @ Cmin Макс.: 40 |
| Интерфейс: SPI |
| Пакет: 10L QFN |
| Упаковка: 2×2 мм |
