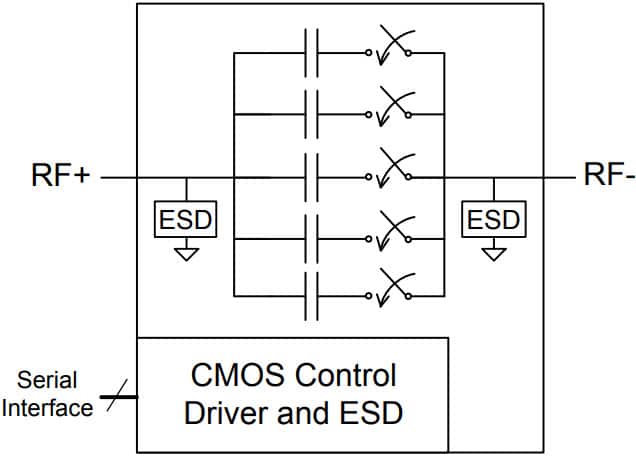

PE64904 — это усовершенствованный DuNE™ конденсатор с цифровой настройкой (DTC), основанный на технологии pSemi UltraCMOS®. Продукты DTC представляют собой монолитно интегрированное решение по настройке импеданса для требовательных радиочастотных приложений. PE64904 обеспечивает высокую радиочастотную мощность и надежность, одновременно удовлетворяя строгим требованиям по гармоникам и линейности. Этот универсальный продукт можно использовать в последовательной или параллельной конфигурации для поддержки широкого спектра топологий схем настройки. Устройство управляется через широко поддерживаемый 3-проводной (SPI-совместимый) интерфейс. Все декодирование и смещение встроены в кристалл, и никакие внешние компоненты обхода или фильтрации не требуются. Технология DuNE™ компании pSemi обеспечивает превосходную линейность и исключительные характеристики гармоник. Устройства DuNE обеспечивают производительность, превосходящую устройства на основе GaAs, а также экономичность и интеграцию традиционных КМОП.
Технические характеристики
| Номер детали: PE64904 |
| Производитель: pSemi |
| Описание: 32 состояния |
| Диапазон частот Мин: 100 МГц |
| Макс. диапазон частот: 3000 МГц |
| Мин. шунтирующая емкость: 1,1 пФ |
| Макс. шунтирующая емкость: 5,1 пФ |
| Коэффициент настройки: 4,6: 1 |
| Фактор качества @ Cmin Min: 10 |
| Фактор качества @ Cmin Макс.: 35 |
| Интерфейс: SPI |
| Пакет: 10L QFN |
| Упаковка: 2×2 мм |
