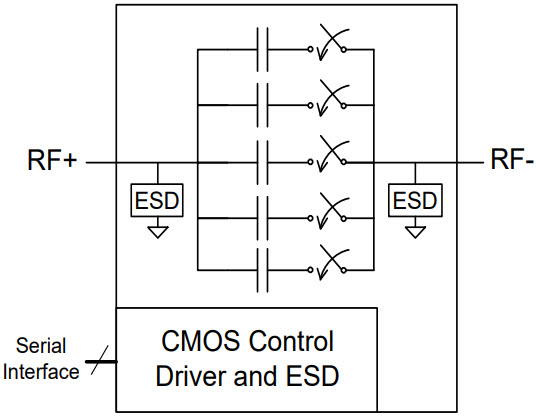

PE64102 — это усовершенствованный DuNE™ конденсатор с цифровой настройкой (DTC), основанный на технологии pSemi UltraCMOS®. Продукты DTC представляют собой монолитно интегрированное решение по настройке импеданса для требовательных радиочастотных приложений. Они также обеспечивают линейное изменение емкости в зависимости от состояния настройки и превосходные гармонические характеристики по сравнению с настраиваемыми решениями на основе варакторов. Этот универсальный продукт может быть установлен в последовательной или параллельной конфигурации и использует 3-проводной (совместимый с SPI) последовательный интерфейс. Он имеет высокий рейтинг ESD 2 кВ HBM на всех портах, что обеспечивает максимальную интеграцию и надежность. DTC будет предлагаться в стандартном коммерческом корпусе QFN с 12 выводами размером 2,0 × 2,0 × 0,55 мм. Усовершенствования технологии DuNE™ от pSemi обеспечивают высокую линейность и исключительные характеристики гармоник. Это инновационная особенность процесса UltraCMOS®, обеспечивающая производительность, превосходящую GaAs, при экономичности и интеграции традиционных CMOS.
Технические характеристики
| Номер детали: PE64102 |
| Производитель: pSemi |
| Описание: 32 состояния |
| Диапазон частот Мин.: 100 МГц |
| Макс. диапазон частот: 3000 МГц |
| Мин. шунтирующая емкость: 1,88 пФ |
| Макс. шунтирующая емкость: 14 пФ |
| Коэффициент настройки: 7,4: 1 |
| Коэффициент качества @ Cmin Min: 28 |
| Фактор качества @ Cmin Макс.: 50 |
| Интерфейс: SPI |
| Пакет: 12L QFN |
| Упаковка: 2×2 мм |
