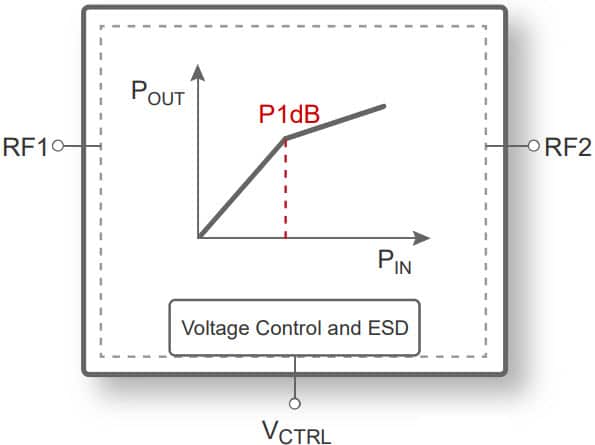

PE45450 — это ограничитель мощности с усовершенствованной технологией HaRP™, предназначенный для использования в высокопроизводительных приложениях ограничения мощности в контрольно-измерительном оборудовании, радарах, приемниках военного электронного противодействия, а также приемопередатчиках и антеннах беспроводной инфраструктуры. В отличие от традиционных решений с PIN-диодами, PE45450 обеспечивает регулируемую входную точку сжатия 1 дБ или порог ограничения за счет малоточного управляющего напряжения (VCTRL), что устраняет необходимость во внешних компонентах, таких как блокирующие конденсаторы постоянного тока, радиочастотные дроссели и резисторы смещения. Он обеспечивает низкие вносимые потери и высокую линейность при неограниченных уровнях входной мощности, а также чрезвычайно быстрый отклик и время восстановления в условиях ограничения. Он также обеспечивает превосходную защиту от электростатического разряда и защиту от электростатического разряда для последующих схем.
Технические характеристики
| Номер детали: PE45450 |
| Производитель: pSemi |
| Описание: Ограничитель широкополосного доступа |
| Режимы: Ограничительный |
| Мин. диапазон частот: 0,009 МГц |
| Макс. диапазон частот: 6000 МГц |
| Минимальный регулируемый порог ограничения мощности: 25 дБм |
| Максимальный регулируемый порог ограничения мощности: 35 дБм |
| Максимальная номинальная мощность: 47 дБм |
| IIP3: 70 дБм |
| Пакет: 12L QFN |
