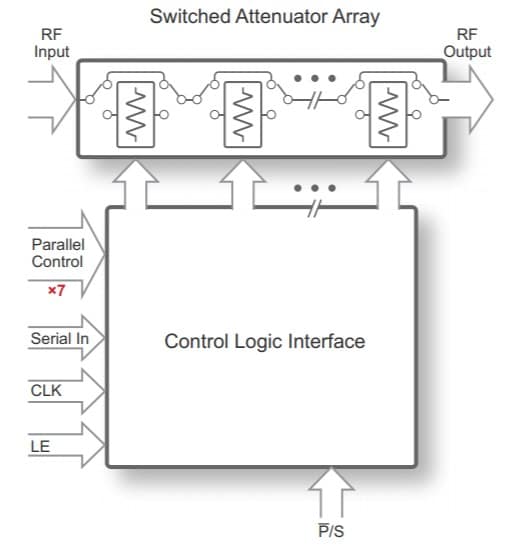

PE43711 — это 50-омный 7-битный цифровой ступенчатый ВЧ-аттенюатор (DSA), усовершенствованный технологией HaRP™, который поддерживает широкий диапазон частот от 9 кГц до 6 ГГц. Он обеспечивает плавный переход состояний затухания, поддерживает управляющее напряжение 1,8 В и расширенный диапазон рабочих температур до +105°C, что делает это устройство идеальным для многих широкополосных беспроводных приложений. PE43711 — это обновленная версия PE43502, PE43503, PE43602 и PE43702, совместимая по выводам. Встроенный цифровой интерфейс управления поддерживает как последовательное, так и параллельное программирование затухания, включая возможность программирования начального состояния затухания при включении питания. PE43711 охватывает диапазон затухания 31,75 дБ с шагом 0,25 дБ, 0,5 дБ и 1 дБ. Он способен поддерживать монотонность 0,25 дБ в диапазоне 4 ГГц, монотонность 0,5 дБ в диапазоне 5 ГГц и монотонность 1 дБ в диапазоне 6 ГГц. Кроме того, внешние блокирующие конденсаторы не требуются, если на ВЧ-портах присутствует напряжение 0 В постоянного тока.
Технические характеристики
| Номер детали: PE43711 |
| Производитель: pSemi |
| Тип: 50 |
| Мин. частота: 0,009 МГц |
| Макс. частота: 6000 МГц |
| Битов: 7 |
| Диапазон Attn: 31,75 дБ |
| Шаг затухания: 0,25 дБ |
| Мин. вносимая потеря: 1,3 дБ |
| Макс. вносимая потеря: 2,4 дБ |
| IIP3: 57 дБм |
| Пакет: 4×4 |
