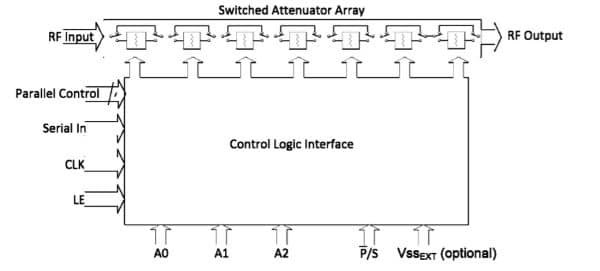

PE43704 — это высоколинейный 7-битный цифровой ступенчатый ВЧ-аттенюатор (DSA) с усовершенствованной технологией HaRP™. Он обеспечивает максимальную мощность 28 дБм до 8 ГГц и охватывает диапазон затухания 31,75 дБ с шагом 0,25 дБ, 0,5 дБ или 1,0 дБ. PE43704 — это совместимая по выводам версия PE43703. Он предоставляет несколько интерфейсов управления CMOS и дополнительный режим обхода VssEXT для улучшения производительности по паразитам. Он поддерживает высокую точность затухания по частоте и температуре, демонстрирует очень низкие вносимые потери и низкое энергопотребление. Блокировочные конденсаторы не требуются, если на ВЧ-портах отсутствует напряжение постоянного тока.
Технические характеристики
| Номер детали: PE43704 |
| Производитель: pSemi |
| Тип: 50 |
| Мин. частота: 0,009 МГц |
| Макс. частота: 8000 МГц |
| Битов: 7 |
| Диапазон Attn: 31,75 дБ |
| Шаг затухания: 0,25 дБ |
| Мин. вносимая потеря: 1,3 дБ |
| Макс. вносимая потеря: 2,9 дБ |
| IIP3: 61 дБм |
| Пакет: 5×5 |
