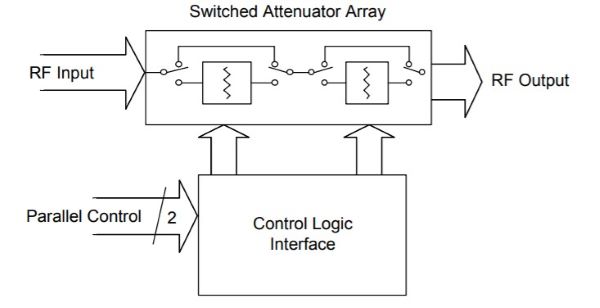

PE43205 — это 50-омный 2-битный цифровой ступенчатый радиочастотный аттенюатор (DSA) с усовершенствованной технологией HaRP™, предназначенный для использования в беспроводной инфраструктуре 3G/4G и других высокопроизводительных радиочастотных приложениях. Этот DSA представляет собой обновленную версию PE43204, совместимую по выводам, с более широким диапазоном частот и питания, а также расширенным диапазоном рабочих температур. Охватывая диапазон затухания 18 дБ с шагом 6 дБ и 12 дБ, он обеспечивает высокие радиочастотные характеристики и низкое энергопотребление в диапазоне от 35 МГц до 6 ГГц. PE43205 предлагается в 12-выводном корпусе QFN размером 3 × 3 мм. Кроме того, внешние блокирующие конденсаторы не требуются, если на ВЧ-портах присутствует напряжение 0 В постоянного тока.
Технические характеристики
| Номер детали: PE43205 |
| Производитель: pSemi |
| Тип: 50 |
| Мин. частота: 35 МГц |
| Макс. частота: 6000 МГц |
| Биты: 2 |
| Диапазон Attn: 18 дБ |
| Шаг ослабления: 6 дБ |
| Мин. вносимая потеря: 0,5 дБ |
| Макс. вносимая потеря: 1 дБ |
| IIP3: 61 дБм |
| Пакет: 3×3 |
