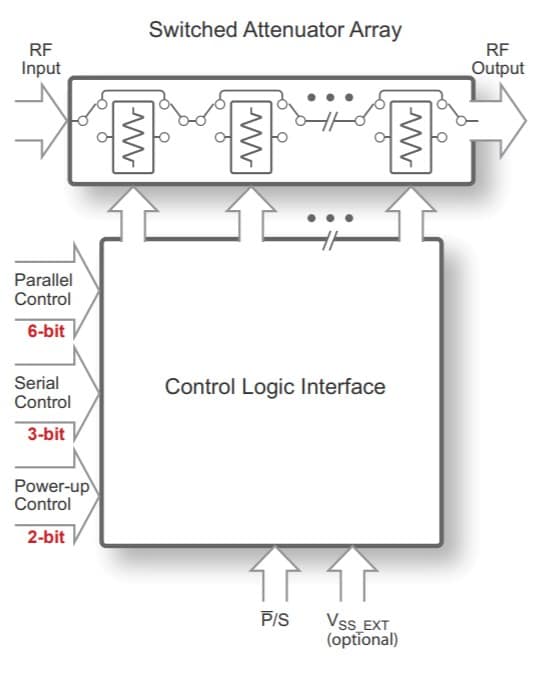

PE4314 — это 6-битный цифровой ступенчатый ВЧ-аттенюатор (DSA) с сопротивлением 75 Ом, усовершенствованный технологией HaRP™, который поддерживает диапазон частот от 1 МГц до 2,5 ГГц. Он обеспечивает плавный переход состояний затухания, поддерживает управляющее напряжение 1,8 В и расширенный диапазон рабочих температур до +105°C, что делает это устройство идеальным для применения в нескольких проводных широкополосных приложениях. PE4314 — это обновленная версия PE4304, PE4307, PE4308 и PE43404, совместимая по выводам. Встроенный цифровой интерфейс управления поддерживает как последовательное, так и параллельное программирование затухания, включая возможность программирования начального состояния затухания при включении питания. PE4314 охватывает диапазон затухания 31,5 дБ с шагом 0,5 дБ. Он способен поддерживать монотонность 0,5 дБ на частоте 2,5 ГГц. Кроме того, внешние блокирующие конденсаторы не требуются, если на ВЧ-портах присутствует напряжение 0 В постоянного тока.
Технические характеристики
| Номер детали: PE4314 |
| Производитель: pSemi |
| Тип: Цифровой шаг |
| Мин. частота: 1 МГц |
| Макс. частота: 2500 МГц |
| Битов: 6 |
| Диапазон Attn: 31,5 дБ |
| Шаг ослабления: 0,5 дБ |
| Импеданс: 75 Ом |
| Мин. вносимые потери: 1 дБ |
| Макс. вносимая потеря: 1,5 дБ |
| IIP3: 58 дБм |
| Пакет: 20L QFN |
| Типовая входная мощность для потерь 1 дБ: 4 дБм |
