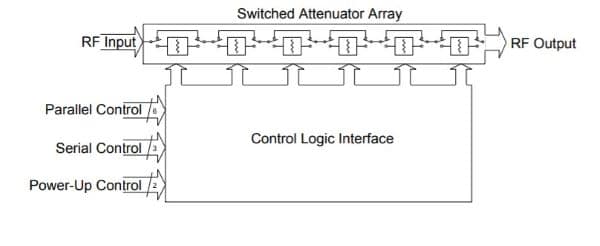

PE4312 — это 6-битный цифровой ступенчатый радиочастотный аттенюатор (DSA) с сопротивлением 50 Ом, усовершенствованный технологией HaRP™, предназначенный для использования в беспроводной инфраструктуре 3G/4G и других высокопроизводительных радиочастотных приложениях. Этот DSA представляет собой обновленную версию PE4302, совместимую по выводам, с более высокой линейностью, улучшенной точностью затухания и более высокой скоростью переключения. Встроенный цифровой интерфейс управления поддерживает как последовательное, так и параллельное программирование затухания, включая возможность программирования начального состояния затухания при включении питания. Охватывая диапазон затухания 31,5 дБ с шагом 0,5 дБ, он сохраняет высокую линейность и низкое энергопотребление в диапазоне от 1 МГц до 4 ГГц. PE4312 также имеет возможность внешнего отрицательного питания и предлагается в 20-выводном корпусе QFN 4 × 4 мм. Кроме того, внешние блокирующие конденсаторы не требуются, если на ВЧ-портах присутствует напряжение 0 В постоянного тока.
Технические характеристики
| Номер детали: PE4312 |
| Производитель: pSemi |
| Тип: 50 |
| Мин. частота: 1 МГц |
| Макс. частота: 4000 МГц |
| Битов: 6 |
| Диапазон Attn: 31,5 дБ |
| Шаг затухания: 0,5 дБ |
| Мин. вносимая потеря: 1,3 дБ |
| Макс. вносимая потеря: 2,1 дБ |
| IIP3: 59 дБм |
| Пакет: 4×4 |
