PE42721 — RF-переключатель UltraCMOS SPDT

Радиочастотный переключатель, SPDT, от 0,005 до 2,2 ГГц, от 0,4 до 0,65 дБ IL, изоляция от 53 до 85 дБ, номинальная мощность 27 дБм, QFN, 75 Ом

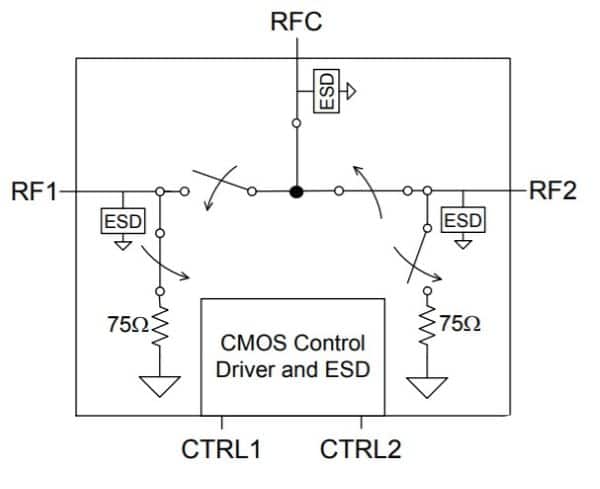

PE42721 — это поглощающий ВЧ-переключатель SPDT 75 Ом с усовершенствованной технологией HaRP™, разработанный по техпроцессу UltraCMOS®. PE42721 — это высоколинейное устройство, обеспечивающее высокую изоляцию и очень низкие вносимые потери. Он предназначен для широкополосных приложений, таких как модули ТВ-тюнеров, коммутация и распределение сигналов кабельного телевидения, цифровое телевидение, мультитюнерные цифровые видеорегистраторы (DVR) и телеприставки. PE42721 поддерживает логику управления +1,8 В и обеспечивает высокую защиту от электростатического разряда. PE42721 совместим по выводам с PE42750. Кроме того, блокировочные конденсаторы не требуются, если на ВЧ-портах отсутствует постоянное напряжение.

Технические характеристики

Номер детали: PE42721

Производитель: pSemi

Тип &gt,&gt,RF-переключатель: однополюсный

Функция: SPDT (A)

Импеданс: 75 Ом

Мин. диапазон частот: 5 МГц

Макс. диапазон частот: 2200 МГц

Мин. вносимая потеря: 0,4 дБ

Макс. вносимая потеря: 0,65 дБ

Минимальная изоляция: 53 дБ

Максимальная изоляция: 85 дБ

Номинальная мощность: 27 дБм

IIP3: 60 дБм

Пакет: 12L QFN

Описание: низкие вносимые потери
