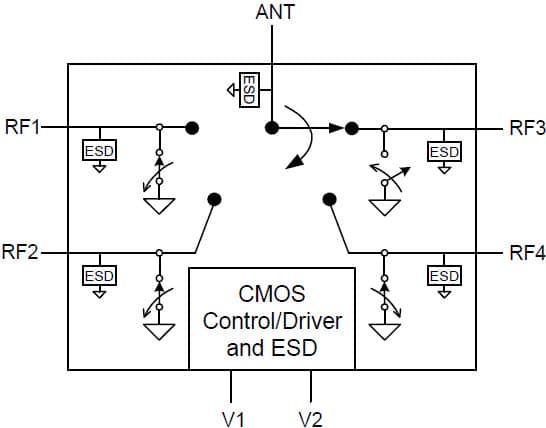

PE42641 — это радиочастотный переключатель SP4T с усовершенствованной технологией HaRP™, разработанный на основе техпроцесса UltraCMOS®. Этот коммутатор содержит четыре идентичных канала передачи, совместимых с WEDGE/CDMA, и может использоваться в различных мобильных приложениях GSM и WCDMA, а также в других беспроводных приложениях с частотой до 3000 МГц. Он также подходит для переключения диапазонов антенн и переключаемых сетей согласования для сотовых и несотовых мобильных приложений. Он объединяет встроенную логику управления КМОП с низковольтным КМОП-совместимым интерфейсом управления и не требует блокирующих конденсаторов постоянного тока. Эта деталь, соответствующая требованиям RoHS, доступна в стандартном корпусе QFN размером 3 × 3 × 0,75 мм.
Технические характеристики
| Номер детали: PE42641 |
| Производитель: pSemi |
| Тип >,>,RF-переключатель: однополюсный |
| Функция: SP4T (R) |
| Импеданс: 50 или 75 Ом |
| Мин. диапазон частот: 100 МГц |
| Макс. диапазон частот: 3000 МГц |
| Мин. вносимая потеря: 0,45 дБ |
| Макс. вносимая потеря: 0,55 дБ |
| Минимальная изоляция: 27,5 дБ |
| Максимальная изоляция: 35 дБ |
| Пакет: 16L QFN |
| Описание: низкие вносимые потери |
