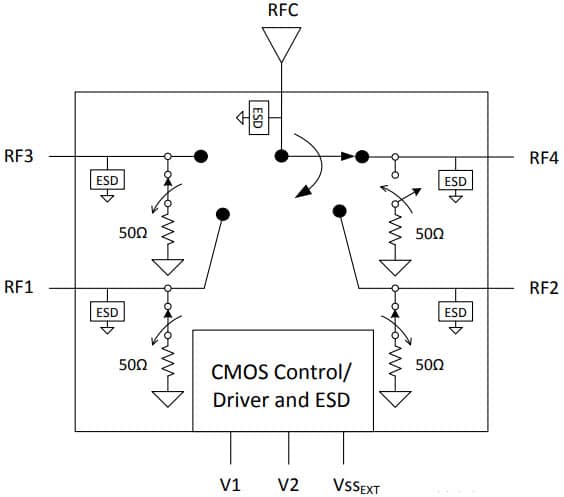

PE42543 — это поглощающий радиочастотный переключатель SP4T, предназначенный для использования в тестовых/ATE, микроволновых и других беспроводных приложениях. Этот широкополосный переключатель общего назначения представляет собой совместимую по выводам версию PE42542 с более быстрым временем переключения и временем установления. Он демонстрирует низкие вносимые потери, высокую изоляцию и линейность в диапазоне от 9 кГц до 18 ГГц. Блокировочные конденсаторы не требуются, если на ВЧ-портах отсутствует напряжение постоянного тока.
Технические характеристики
| Номер детали: PE42543 |
| Производитель: pSemi |
| Тип >,>,RF-переключатель: однополюсный |
| Функция: SP4T (A) |
| Импеданс: 50 Ом |
| Мин. диапазон частот: 0,009 МГц |
| Макс. диапазон частот: 18000 МГц |
| Мин. вносимая потеря: 0,7 дБ |
| Макс. вносимая потеря: 3,2 дБ |
| Минимальная изоляция: 29 дБ |
| Максимальная изоляция: 90 дБ |
| Номинальная мощность: 33 дБм |
| IIP3: 59 дБм |
| Пакет: 29L LGA |
| Описание: Широкополосный доступ |
