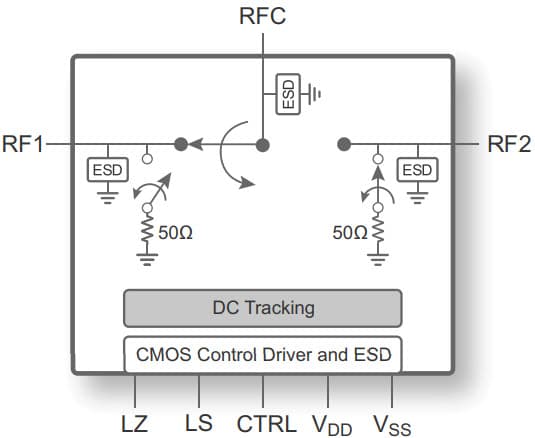

PE42020 — это РЧ-переключатель SPDT True DC с улучшенной технологией HaRP™, работающий в диапазоне от 0 Гц до 8 ГГц со встроенными РЧ-, аналоговыми и цифровыми функциями. PE42020 может выдерживать входное напряжение постоянного тока до ±10 В на ВЧ-портах. Его можно настроить как поглощающий 50 Ом или открытый отражающий переключатель True DC через один вывод LZ. Радиочастотный переключатель постоянного тока PE42020 обеспечивает отличные радиочастотные характеристики и высокую мощность вплоть до нуля Герц, что делает это устройство идеальным для обработки сложной комбинации сигналов постоянного тока, радиочастотных/аналоговых и цифровых сигналов в испытательно-измерительном и автоматизированном испытательном оборудовании.
Технические характеристики
| Номер детали: PE42020 |
| Производитель: pSemi |
| Тип >,>,RF-переключатель: однополюсный |
| Функция: SPDT (A), SPDT (OR) |
| Импеданс: 50 Ом |
| Мин. диапазон частот: 0 МГц |
| Макс. диапазон частот: 8000 МГц |
| Мин. вносимая потеря: 0,6 дБ |
| Макс. вносимая потеря: 1,1 дБ |
| Мин. изоляция: 34 дБ |
| Макс. изоляция: 48 дБ |
| Номинальная мощность: 38 дБм |
| IIP3: 62 дБм |
| Пакет: 20L QFN |
| Описание: True DC |
