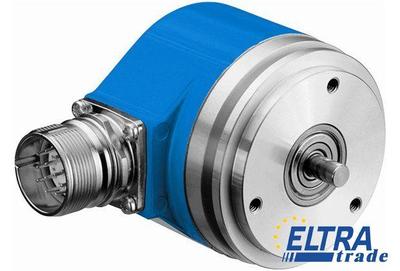

Данное устройство представляет собой абсолютный энкодер с функцией однооборотного измерения. Оно использует оптический метод измерения для определения положения, предоставляя 12 бит разрешения (4096 шагов на оборот) и кодировку Gray. Последовательность кода по умолчанию — CW (возрастающие значения при вращении по часовой стрелке).
Энкодер поддерживает напряжение питания 5 VDC ±10 % или 10–30 VDC. При 5 VDC потребление составляет 120 мА без нагрузки, а при 24 VDC — 70 мА. Подключение осуществляется через разъем M16 (19-pin) или кабель длиной 2 м. Для передачи данных используется 12 параллельных выходов. Устройство соответствует стандартам помехоустойчивости DIN EN 61000-6-2 и электромагнитного излучения DIN EN 61000-6-3.
Механические характеристики включают фланец ø58 мм и вал ø12 мм (вал с глухим отверстием). Рабочая скорость достигает 12000 об/мин механически и 6000 об/мин электрически. Абсолютная точность составляет ±0.05 °. Рабочий момент зависит от степени защиты: 0.009 Нм для IP42 и 0.037 Нм для IP65. Материалы корпуса — алюминий и сталь. Рабочая температура находится в диапазоне от -20 до +85 °C при относительной влажности до 95% без конденсации. Устройство устойчиво к вибрациям (10 g, 10-2000 Гц) и ударам (50 g, 11 мс). Время инициализации составляет 170 мс после включения питания. Примерный вес — 300 г. Имеет сертификацию UL/E217823.
| Подключение | Кабель 2 м |
| Код | Gray |
| Метод измерения | Оптический |
| Относительная влажность | 95 % без конденсации |
| Шагов на оборот | ≤4096 / 12 бит |
| Время инициализации, типич. | 170 мс после включения питания |
| Материалы | Корпус: алюминий Корпус: сталь (подключение -5) Фланец: алюминий |
| Электромагнитное излучение | DIN EN 61000-6-3 |
| Напряжение питания | 5 VDC ±10 % 10…30 VDC |
| Абсолютная точность | ±0.05 ° |
| Устойчивость | DIN EN 60068-2-6 Вибрация 10 g, 10-2000 Гц DIN EN 60068-2-27 Удар 50 g, 11 мс |
| Последовательность кода | CW по умолчанию |
| Рабочая скорость | ≤12000 об/мин (механическая) ≤6000 об/мин (электрическая) |
| Тип вала | ø12 мм (вал с глухим отверстием) |
| Размер (фланец) | ø58 мм |
| Интерфейс | 12 параллельных выходов |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Рабочая температура | -20…+85 °C |
| Функция | Однооборотный |
| Примерный вес | 300 г |
| Сертификация | Сертификация UL / E217823 |
| Степень защиты DIN EN 60529 | IP 42 IP 65 |
| Рабочий момент, типич. | 0.009 Нм (IP 42) 0.037 Нм (IP 65) |
| Потребление, типич. | 120 мА (5 VDC, без нагрузки) 70 мА (24 VDC, без нагрузки) |
| SKU производителя | BFF parallel |
