Дополнительные функции:
- Диапазон частот: от 0 до 1,5 ГГц
- 1,6 пФ, вход C
- 450 Ом, вход R
- Смещение/смещение (обнуление наконечника)
- Малый размер
Применения:
- Цифровой дизайн и отладка логических семейств, таких как :
- ECL
- GaAs
- MOS, CMOS, FastCMOS, BiCMOS
- TTL
Компонентная характеристика/измерение высокоскоростной аналоговой схемы относительно:
- уровней амплитуд
- аберраций
- задержки распространения и времени
- Полоса пропускания и время нарастания

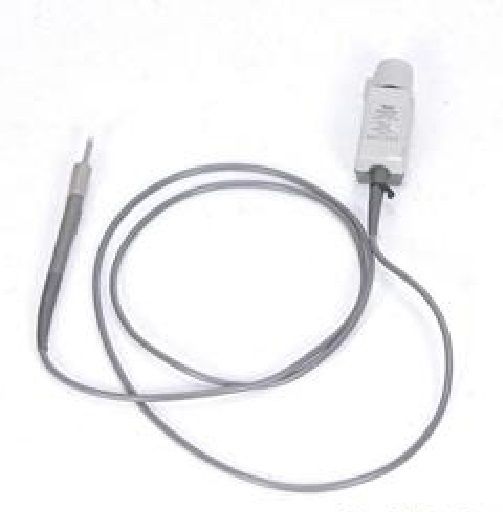

Tektronix P6231 — это пробник для сбора сигналов с низкой нагрузкой цепи для осциллографов CSA, DSA, серий 11000 и семейства TDS.
Пробник смещения/смещения Tektronix P6231 работает как стандартный пассивный делитель напряжения с сопротивлением 500 Ом и имеет дополнительную возможность регулируемого напряжения обнуления наконечника. Эта функция уменьшает влияние нагрузки постоянного тока на пробник, когда он используется для измерения сигналов, среднее значение напряжения которых не равно нулю, или в цепях, где импеданс оконечной нагрузки не возвращается к уровню земли. Входное напряжение смещения/смещения можно отрегулировать таким образом, чтобы напряжение на входном резисторе пробника было равно потенциалу тестового сигнала, поэтому постоянный ток не протекает через входной резистор пробника.
Эти активные пробники также могут можно использовать с системами осциллографов 50 Ом или 1 МОм, с обычными интерфейсами BNC, через источник питания 1103 TEKPROBE. Модель 1103 имеет двойные входы TEKPROBE, двойные сигнальные выходы BNC и двойные переключатели включения/выключения смещения напряжения и потенциометры.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | Used |
| Frequency | 1.5 GHz |
