UNI-T UPO2102 — это многофункциональный цифровой фосфорный осциллограф с 2 каналами, полосой пропускания 100 МГц и максимальной частотой дискретизации 2 Гвыб/с в аналоговом канале. Он представляет трехмерные данные формы сигнала об амплитуде, времени и интенсивности сигнала. Затем этими данными можно манипулировать с помощью сенсорного экрана, позволяя выполнять различные жестовые операции, такие как щелчок, скольжение, масштабирование, редактирование и перетаскивание.
С максимальной скоростью захвата сигналов 1 000 000 осциллограмм в секунду и с максимальная глубина памяти 56 Мбит/с, этот осциллограф считается быстрым и высокоточным при регистрации аномальных сигналов.
Этот продукт имеет БПФ 4 Мбит/с (позволяет измерять спектр частотной области входящих сигналов) , поддерживающие настройки частоты, каскадные диаграммы, триггеры по областям, настройки обнаружения и измерения меток. Технология мультископов позволяет отображать форму сигнала на разделенном экране.
Осциллограф имеет встроенный веб-сервер, с помощью которого можно получить доступ к осциллографу и удаленно управлять им через Интернет через интерфейсы ПК и мобильного телефона.
Обзор модели

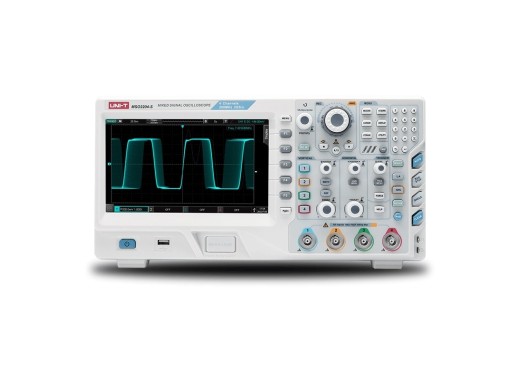

Серии UNI-T UPO2xxx и MSO2xxx-S различаются аналоговой полосой пропускания, каналами, временем нарастания и наличием логического анализатора.
Модель Полоса пропускания Каналы Время нарастания Логический анализатор Цена UPO2102 100 МГц 2 Нет 569 569,00 € Искл. НДС UPO2202 200 МГц 2 Нет UPO2104 100 МГц 4 Нет UPO2204 200 МГц 4 Нет MSO2104-S 100 МГц 4 Да MSO2204-S 200 МГц 4 Да Технические характеристики Глубина памятимакс. 56 млн точек (делится на количество активных каналов) Частота дискретизациимакс. 2 Гвыб/с Скорость захвата сигнала 200 000 осциллограмм/с (1 000 000 осциллограмм/с в режиме быстрого сбора данных) Разрешение по вертикали 8 бит Масштаб по вертикали 500 мкВ/дел — 20 В/дел ИнтерфейсыUSB-хост/устройство, LAN, EXT Trigger, Aux Out ( Pass/Fail, Trigger Out), VGA, выходной интерфейс источника сигнала (только MSO-2xxx-S) Варианты декодированияRS232, I2C, SPI, CAN, CAN-FD, LIN, FlexRay Дисплей 8-дюймовый TFT ЖК-дисплей (800×480) Размеры 370 x 185 x 115 мм Вес 4,5 кг Аксессуары В комплект поставки осциллографа UPO2102 входят:
- Кабель USB
- Шнур питания
- Пассивный пробник 100 МГц UT-P04
