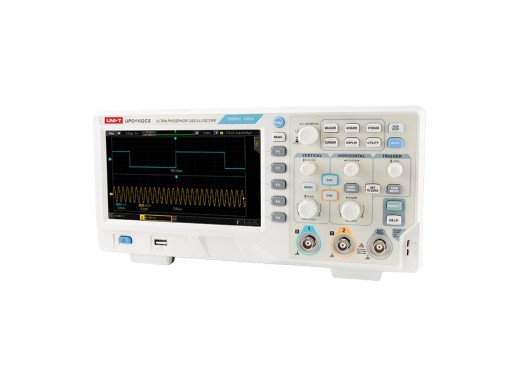

UNI-T UPO1102CS — это многофункциональный цифровой фосфорный осциллограф с 2 каналами, полосой пропускания 100 МГц и максимальной частотой дискретизации 1 Гвыб/с. Этот люминофорный осциллограф может отображать трехмерные данные об амплитуде, времени и интенсивности сигнала. Этот быстрый осциллограф имеет скорость захвата сигналов 500 000 осциллограмм в секунду и максимальную глубину памяти 56 Мбит/с. Осциллограф оснащен возможностями последовательного декодирования, что является хорошей особенностью для осциллографа этого ценового диапазона, поскольку они часто предлагаются только с более дорогими осциллографами.
С помощью мультиобъема UPO1102CS сигналы с различными источниками синхронизации можно настроить индивидуально, что удобно для анализа параметров формы сигнала. UNI-T UPO1102CS имеет БПФ с пропускной способностью 1 Мт, который работает как анализатор спектра с такими функциями, как диапазон частот, режим обнаружения и маркировка спектра. Осциллограф имеет встроенный веб-сервер, к которому можно подключить осциллограф и удаленно управлять им через веб-страницу UNI-T.
Обзор модели
UNI-T предлагает две модели серии UPO1000CS, которые различаются полосой пропускания, масштабом по горизонтали и временем нарастания.
МодельUPO1102CS UPO1202CS Полоса пропускания 100 МГц 200 МГц Масштаб по горизонтали 2 нс/дел – 1000 с /дел 1 нс/дел — 1000 с/дел Время нарастания Цена 247,89 247,89 € Вкл. НДС 304,96 €304,96 Искл. Характеристики НДС Каналы2 Глубина памяти56 млн точек (на канал) Частота дискретизации1 Гвыб/с (на канал) Скорость захвата сигналов500 000 осциллограмм/с Разрешение по вертикали8 бит Масштаб по вертикали1 мВ/дел — 20 В/дел ИнтерфейсыUSB-хост, USB-устройство, LAN, Pass/ Варианты декодирования выхода при сбое, триггереRS232, I2C, SPI, CAN, LIN Дисплей 7-дюймовый TFT ЖК-дисплей (800 x 480) Размеры 306 x 138 x 107 мм Вес 3,0 кг Аксессуары В комплект поставки осциллографа UPO1102CS входят:
- USB-кабель
- Шнур питания
- Пассивный датчик UT-P04
