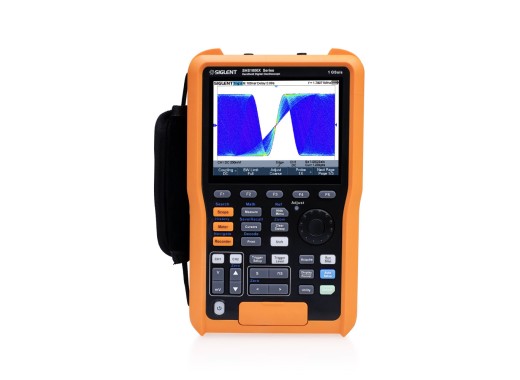

Серия Siglent SHS-X, пришедшая на смену предыдущей серии SHS, представляет собой 2-канальные портативные осциллографы с великолепными характеристиками автономного осциллографа. SHS1202X — это осциллограф с частотой 200 МГц, частотой дискретизации и глубиной памяти 1 Гвыб/с и 12 Мвыб соответственно. Эта серия осциллографов оснащена математической функцией БПФ на 1 миллион точек, которая обеспечивает очень высокое частотное разрешение при наблюдении спектров сигналов. Кроме того, они также оснащены одноканальным мультиметром на 6000 отсчетов. Кроме того, можно подключить осциллограф к компьютеру через интерфейсы USB и записывать данные во внутреннюю и/или дополнительную внешнюю память. Осциллографы SDS1000X этой серии имеют полностью экранированные каналы.
Благодаря удобному дизайну и встроенному аккумулятору с временем работы 4 часа осциллографы серии SHS-X хорошо подходят для использования в дороге. Аккумулятор легко заменяется, а также может заряжаться снаружи. Обзор модели Модели серии SHS-X различаются следующими характеристиками: Модель SHS810X SHS820X SHS1102X SHS1202X Полоса пропускания 100 МГц 200 МГц 100 МГц 200 МГц Время нарастания 1,7 нс 3,5 нс 2,0 нс 3,5 нс Вертикальная шкала 2 мВ/дел–100 В/ дел 2 мВ/дел–100 В/дел 5 мВ/дел–100 В/дел 5 мВ/дел–100 В/дел Входной номинал CAT III 300 В (среднеквадратичное значение), CAT II 600 В (среднеквадратичное значение) CAT III 300 В (среднеквадратичное значение), CAT II 600 В (среднеквадратичное значение) CAT III 600 В (среднеквадратичное значение), CAT II 1 000 В (среднеквадратичное значение) CAT III 600 В (среднеквадратичное значение), CAT II 1 000 В (среднеквадратичное значение) Изоляция каналов Нет Нет Да Да Цена 689 689,00 € Искл. НДС 899 €899,00 Искл. НДС 1399 €1 399,00 Искл. НДС 1699 €1 699,00 Искл. Технические характеристики НДС Каналы осциллографа 2 Частота выборки 1 Гвыб/с (один канал)
500 Мвыборок/с (двухканальный) Глубина памяти 12 Мвыб./с (один канал)
6 Мвыб./с (двухканальный) Скорость захвата сигналов 100 000 осциллограмм/с , нормальный режим (400000 осциллограмм/с, последовательный режим) Разрешение по вертикали 8 бит Последовательный запуск/декодирование IIC, SPI, UART, CAN, LIN Интерфейсы USB-хост/устройство Регистратор выборки Да (технические характеристики см. в техническом описании) Мультиметр Напряжение постоянного тока: 0,01 мВ — 1000 В
переменного тока: 0,01 мВ–750 В Ток постоянного тока: 0,01 мА–10 А
переменного тока: 0,01 мА–10 А Сопротивление 0,1–60 М Емкость 0,01 нФ–400 мкФ Дополнительные функции Диод, отображение непрерывности 5,6-дюймовый TFT ЖК-дисплей (640×480) Аккумулятор (время работы) 6900 мА (4 часа) Класс защиты IP51 Размеры 276x168x68 мм ДxШxВ Вес 1750 г Аксессуары
SHS1202X поставляется по умолчанию с:
- USB-кабель
- 2 зонда (PB925)
- Адаптер питания
- Аккумулятор
- Адаптер измерения тока SCD10A
- Адаптер измерения тока SCD600MA
- Сумка для переноски
