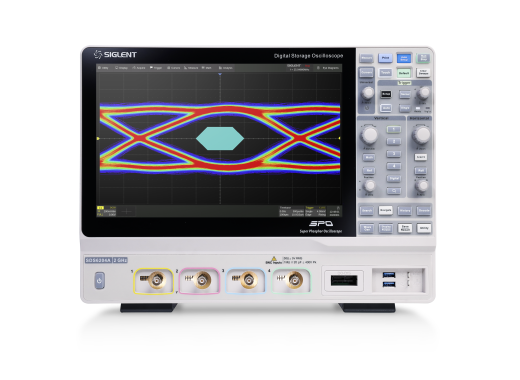

Осциллографы серии Siglent SDS6000A — это новые флагманские 4-канальные осциллографы, а SDS6104A — версия этой серии с частотой 1 ГГц. В осциллографах этой серии используется технология Siglent SPO, обеспечивающая высокую скорость захвата, и функция повышенной частоты дискретизации (ESR), которая гарантирует более высокую точность измерений за счет использования метода 2-кратной интерполяции.
Осциллографы серии SDS6000A оснащены цифровой системой запуска с высокой чувствительностью и низкий джиттер. Кроме того, эти осциллографы оснащены такими инструментами, как запись истории сигналов, поиск и навигация, тест по маске, график Боде, анализ мощности и функции анализа глазкового сигнала/джиттера. Все расширения программного обеспечения можно найти ниже в разделе «Параметры».
Осциллографы серии SDS6000A оснащены большим сенсорным дисплеем с диагональю 12,1 дюйма, который имеет 256-уровневую функцию отображения яркости и цветовой температуры и поддерживает мультитач-жесты. Кроме того, эти осциллографы оснащены широким набором портов подключения и ими можно управлять удаленно через веб-интерфейс через локальную сеть.
Обзор модели Модель SDS6054A SDS6104A SDS6204A Полоса пропускания 500 МГц 1 ГГц 2 ГГц Время нарастания 550 пс 350 пс 230 пс Цена 6480,17 6480,17 евро Без учета. НДС 7880,17 €7 880,17 Искл. НДС 9980,17 €9 980,17 Искл. Характеристики НДС Частота выборки (макс.) 5 Гвыб/с (ESR 10 Гвыб/с) Глубина памяти 500 Мвыб./с (один канал)
250 Мвыб./с (двухканальный)
125 Мвыб./с (3/4 канала) Скорость захвата сигналов 170 000 осциллограмм/с (750 000 осциллограмм/с в последовательном режиме) Разрешение по вертикали 8 бит (16 бит в режиме высокого разрешения) Вертикальная шкала
Горизонтальная шкала 0,5 мВ/дел – 10 В/дел (0,5 мВ–1 В) /дел @ 50)
0,5 нс/дел — 1000 с/дел Типы запуска: Фронт, Наклон, Ширина импульса, Окно, Короткий интервал, Интервал, Выпадение, Шаблон, Видео, Квалифицированный, N-й фронт, Настройка/удержание, Задержка, Последовательный Последовательный запуск и декодирование I2C, SPI, UART, CAN, LIN Макс. входное напряжение 400 В (пик) при 1 М
5 В (среднеквадратичное значение) при 50 Дисплей 12,1-дюймовый сенсорный ЖК-экран (1280×800 пикселей) Возможности подключения USB-хост/устройство, LAN, micro SD, HDMI, доп. триггер, Aux Размеры 379 x 159 x 288 мм ДxШxВ Вес 7,1 кг Опции Опции для осциллографов серии SDS6000A доступны по запросу. Пожалуйста, сообщите нам по электронной почте/телефону, если вы хотите добавить опцию к вашему заказу. Анализ мощности (программное обеспечение) SDS6000PRO-PA Прибор для анализа мощности DF2001A Глазковая диаграмма/анализ джиттера (программное обеспечение) SDS6000PRO-EJ Запуск и декодирование I2S (программное обеспечение) SDS6000PRO-I2S MIL-STD-1553B Запуск и декодирование MIL-STD-1553B (программное обеспечение) SDS6000PRO-1553B Запуск и декодирование FlexRay (программное обеспечение) SDS6000PRO — Запуск и декодирование FlexRay CAN FD (программное обеспечение) Запуск и декодирование SDS6000PRO-CANFD SENT (программное обеспечение) SDS6000PRO-SENT Манчестерское декодирование (программное обеспечение) SDS6000PRO-Манчестер Обновление полосы пропускания (500 МГц->1 ГГц/1 ГГц->2 ГГц) SDS6000-4BW 10/20 Аксессуары
По умолчанию серия SDS6000A поставляется с:
- USB-кабелем
- SP3050A Пассивный датчик (1 на канал)
- Беспроводная мышь
- Шнур питания
