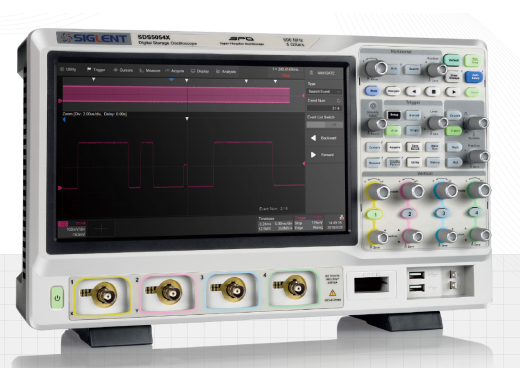

Siglent SDS5054X — это 4-канальный осциллограф, версия 500 МГц серии Siglent SDS5000X. Эта серия представляет собой новейшую серию осциллографов с превосходными характеристиками. Осциллографы есть в версиях на 350, 500 и 1000 МГц и для каждой полосы пропускания имеется модель с 2 или 4 каналами. Прицелы имеют очень большую память на 250 млн точек и широкий набор измерительных и математических функций. В дополнение к 2 или 4 аналоговым каналам также возможно определить объем с помощью логического пробника с 16 цифровыми каналами. Также возможно расширить возможности с помощью генератора сигналов. Эти расширения Вы можете найти варианты ниже в разделе «Опции».
В серии SDS5000X используется так называемая «технология суперлюминофорного осциллографа», также называемая SPO. SPO на самом деле является собирательным названием различных технологий, которыми располагают эти прицелы. Таким образом, прицелы этой серии имеют высокую скорость захвата, что позволяет легко улавливать неровности сигнала. Кроме того, эти прицелы имеют 256-уровневый дисплей с градацией интенсивности, что фактически означает, что в местах, где сигнал более распространен, этот сигнал отображается более интенсивно. Также имеется большое количество режимов запуска, включая запуск по последовательной шине.
Сенсорный дисплей с диагональю 10,1 дюйма также поддерживает мультитач-жесты, что упрощает, например, управление сигналом. можно увеличивать или уменьшать масштаб. В дополнение к дисплею эти прицелы имеют простую конструкцию с одной кнопкой, которая позволяет легко и эффективно использовать все функции.
Модели
Модели этой серии различаются полосой пропускания, количеством каналов, временем нарастания и горизонтальной шкалой времени. МодельSDS5032XSDS5034XSDS5052XSDS5054XSDS5102XSDS5104X Количество каналов 2 4 2 4 2 4 Полоса пропускания 350 МГц 350 МГц 500 МГц 500 МГц 1000 МГц 1000 МГц Время нарастания 1 нс 1 нс 0,7 нс 0,7 нс 0,4 нс 0,4 нс Горизонтальная шкала времени 1 нс/дел — 1000 с/дел 1 нс/дел — 1000 с/дел 500 пс/дел — 1000 с/дел 500 пс/дел — 1000 с/дел 200 пс/дел — 1000 с/дел 200 пс/дел — 1000 с/дел Цена 2529 €2,529,00 Без учета. НДС 2869 €2 869,00 Искл. НДС 4609 €4 609,00 Искл. НДС 4959 €4 959,00 Искл. НДС 5229 5 229,00 евро Не вкл. НДС 6359 €6 359,00 Искл. Характеристики НДС Скорость выборки (режим чередования)
Скорость выборки (режим без чередования)5 Гвыб/с
2,5 Гвыб/с Память (режим чередования)
Память (без режим чередования)250 млн точек
125 млн точек Скорость захвата (нормальный режим)
Скорость захвата (последовательный режим)110000 осциллограмм/с
480000 осциллограмм/с Типы триггера: Край, Наклон, Ширина импульса, Окно, Короткий, Интервальный, Выпадение, Шаблон, Видео, Сертифицированные последовательные типы триггераI2C, SPI, UART, CAN, LIN, CAN FD (опция), FlexRay (опция), I2S (опция) , MIL-STD-1553B (опция) ИнтерфейсыUSB-хост, USB-устройство, LAN, Pass/Fail, триггерный выход, вход 10 МГц, выход 10 МГц, выход VGA Вертикальная шкала (1 датчик) 500 мкм, В/дел — 10 В/ дел Макс. входное напряжение 400 Впик (1 М)
5 В (50 Ом) Входное сопротивление 1 M/50 Дисплей 10,1-дюймовый TFT-ЖК-дисплей, емкостный сенсорный экран (1024 x 600) Вес ~ 4 кг Размеры 370 x 144 x 231 мм Опции Для серии SDS5000X имеется ряд опций, с помощью которых можно расширить область применения. Ниже приведены краткие варианты. Дополнительную информацию об этих опциях можно найти на странице продукта. Также возможно изменить полосу пропускания позже. области применения. Генератор сигналов 25 МГц. Эта опция добавляет в осциллограф USB-генератор произвольных функций 25 МГц. На странице продукта у вас есть возможность купить генератор, включая программное обеспечение. Это программное обеспечение необходимо для использования генератора функций. SAG1021 139 139,00 € Искл. Информация о НДС. Настройка активного датчика, 1 ГГц. Эта опция добавляет активный датчик 1 ГГц. SAP1000 869 869,00 € Искл. Информация об НДС В корзину Логический зонд Логический зонд, с помощью которого область действия может быть расширена до 16 цифровых каналов. Пожалуйста, будьте осторожны! Этот датчик можно использовать только с подходящим программным обеспечением. Это программное обеспечение также можно приобрести на странице продукта этого логического пробника. SPL2016 335 335,00 € Искл. Информация о НДС. Настройка анализа мощности. Эта опция программного обеспечения обеспечивает управляемый и автоматизированный анализ мощности. 5000X-PA 759 759,00 € Искл. Информация об НДС В корзину Аксессуары
- USB-кабель
- Быстрый старт
- Пассивные пробники (количество каналов осциллографа)
- Сертификат калибровки
- Шнур питания
