Акция! Siglent SDS2354X Plus теперь временно поставляется с увеличенной полосой пропускания до 500 МГц. Эта акция действительна до 31 октября 2023 г.

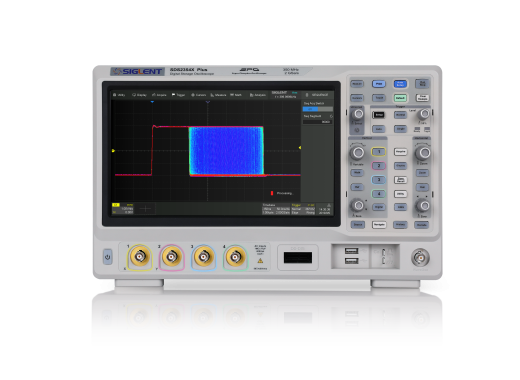

Осциллограф Siglent SDS2354X Plus — это 4-канальная версия осциллографов серии Siglent SDS2000X Plus с частотой 100 МГц.

Осциллограф Siglent SDS2354X Plus предлагает большой и яркий экран с диагональю 10,1 дюйма. Из-за большого экрана на осциллографе меньше места для ручек и кнопок, но это полностью компенсируется современным мультитач-интерфейсом на экране.
В серии также имеется 10-разрядный АЦП @100 МГц (аналоговый Digital Converter), что является приятной особенностью по сравнению с большинством осциллографов, которые в стандартной комплектации имеют только 8 бит. SDS2354X Plus теперь также оснащен функцией зоны запуска, которая упрощает расширенный запуск.
По умолчанию осциллограф поставляется с рядом опций последовательного запуска и декодирования, таких как I2, SPI, UART, CAN и LIN. Это делает прицел очень комплексной моделью, которая теперь еще более привлекательна, поскольку имеет очень низкий уровень шума (80 В).

И без того очень полный осциллограф можно расширить за счет 16-канального логического анализатора, генератора произвольных функций, программного обеспечения для анализа мощности, а также программного обеспечения для декодирования дополнительных протоколов.

Обзор модели

Siglent SDS2354X Plus является частью серии SDS2000X Plus. В продаже имеются следующие модели из этой серии.

Модель SDS2102X Plus SDS2104X Plus SDS2204X Plus SDS2354X Plus Пропускная способность 100 МГц 100 МГц 200 МГц 350 МГц Время нарастания 3,5 нс 3,5 нс 1,7 нс 1,0 нс Общий объем памяти 200 Мбит/с 400 Мбит/с 400 Мбит/с 400 Mpts Количество каналов 2 4 4 4 Цена 899 899,00 € Вкл. НДС 1199 €1 199,00 Искл. НДС 1899 г. 1 899,00 евро Не вкл. НДС 2599 €2 599,00 Искл. Характеристики НДС Память До 200 млн точек на канал Скорость захвата сигналов (макс.) 120 000 осциллограмм/с (нормальная)
500 000 осциллограмм/с (режим последовательной обработки)
Частота дискретизации (половина всех используемых каналов) 2 Гвыб/с с Частота дискретизации (все используемые каналы) 1 Гвыб./с Дисплей Мультисенсорный экран диагональю 10,1 дюйма (1024 x 600) Входное сопротивление 1 М Масштаб по горизонтали 1 нс/дел – 1000 с/дел Чувствительность по вертикали 500 В/дел – 10 В/дел Разрешение по вертикали 8 бит, 10 бит до 100 МГц Максимальное напряжение 400 В (пик-пик) Разъемы 2 хоста USB 2.0, устройство USB 2.0, LAN, EXT (TRIG OUT, PASS/FAIL) Размеры 352 x 224 x 111 мм Вес 2 канала: 3,3 кг
4 канала: 3,9 кг
Основные особенности Благодаря большому 10,1-дюймовому сенсорному дисплею осциллографом можно управлять так же, как смартфоном. Благодаря исключительно большой глубине памяти в 200 Мбит/с сигналы можно анализировать очень детально. Благодаря скорости захвата сигналов не менее 120 000 осциллограмм в секунду осциллограф может с легкостью захватывать все сигналы. Опции 16-канальный логический анализатор Этот 16-канальный логический анализатор позволяет анализировать цифровые сигналы. Технические характеристики этого продукта можно найти на соседней странице. SPL2016 335 335,00 € Искл. Информация о НДС. Настройка генератора функций. Эта опция добавляет в область действия генератор произвольных функций с частотой 50 МГц. SDS2000XP-FG 204,96 204,96 € Искл. Информация об НДС Добавить в корзину Анализ мощности С помощью этой опции вы можете добавить в осциллограф функцию анализа мощности. SDS2000XP-PA 239 239,00 € Искл. Информация об НДС Добавить в корзину Опции последовательного запуска и декодирования Последовательное декодирование позволяет декодировать последовательные протоколы, такие как FlexRay, MIL-STD-1553B, I2S и CAN FD, на осциллографе. Декодирование последовательного порта 210,74 210,74 € Искл. Информация об НДС Настройка аксессуаров

В комплект поставки Siglent SDS2354X Plus входят:

USB-кабель
Пассивные датчики (1 на канал)
Руководство пользователя
Шнур питания
Сертификат калибровки
