Акция! Siglent SDS2204X HD теперь временно поставляется с опцией анализа мощности SDS2000XHD-PA. Вам не нужно добавлять эту опцию в корзину, осциллограф уже оснащен этой опцией. Эта акция действительна до 31 октября 2023 г.

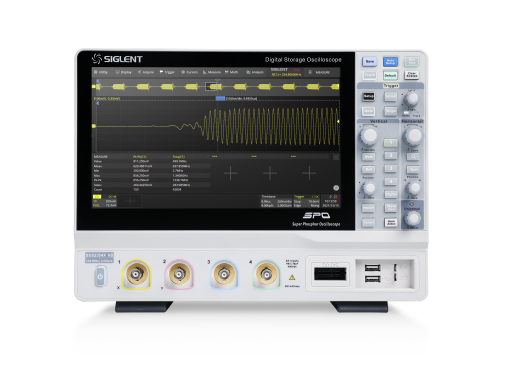

Siglent SDS2204X HD — это версия 200 МГц серии осциллографов SDS2000X HD.
Серия SDS2000X HD — это новый флагман компании Siglent. Эти 4-канальные осциллографы оснащены 12-битным АЦП и очень низким уровнем шума (70 В при 500 МГц), что позволяет им отображать даже очень слабые сигналы в мельчайших деталях. SDS2204X HD оснащен большим и ярким экраном с диагональю 10,1 дюйма. Большой экран означает, что на осциллографе остается меньше места для шкал и кнопок, но это полностью компенсируется современным экранным мультитач-интерфейсом. Кроме того, этот осциллограф оснащен функцией зоны запуска, которая упрощает расширенный запуск.
По умолчанию осциллограф оснащен рядом опций последовательного запуска и декодирования, таких как I2, SPI, UART, CAN и LIN. Опционально доступен широкий спектр опций для расширения SDS2000X HD, таких как 16-канальный логический анализатор, генератор произвольных функций, программное обеспечение для анализа мощности и программное обеспечение для декодирования дополнительных протоколов.
Обзор модели
Siglent SDS2204X HD является частью серии SDS2000X HD. В продаже имеются следующие модели из этой серии.
Модель SDS2104X HD SDS2204X HD SDS2354X HD Полоса пропускания 100 МГц 200 МГц 350 МГц Время нарастания 3,5 нс 1,7 нс 1,0 нс Минимальный уровень шума 50 В 55 В 65 В Цена 2980 €2980,00 Без учета. НДС 3680 €3 680,00 Искл. НДС 4680 €4 680,00 Искл. Характеристики НДС Каналы 4 Память До 200 Мбит/с на канал Скорость захвата сигналов (макс.) 100 000 осциллограмм/с (нормальная)
500 000 осциллограмм/с (режим последовательной передачи) Частота дискретизации (половина всех используемых каналов) 2 Частота дискретизации Гвыб/с (все используемые каналы) 1 Гвыб/с Разрешение по вертикали 12 бит Дисплей Мультисенсорный экран 10,1 дюйма (1024 x 600) Входное сопротивление 1 МОм Масштаб по горизонтали 1 нс/дел — 1000 с/дел Чувствительность по вертикали 500 В /дел — 10 В/дел Максимальное напряжение 400 В (пик-пик) Подключения 3 хоста USB 2.0, устройство USB 2.0, LAN, EXT (TRIG OUT, PASS/FAIL), AUX Размеры 317,2 x 236 x 149 мм Вес 4,1 кг Опции 16 Канальный логический анализатор Этот 16-канальный логический анализатор позволяет анализировать цифровые сигналы. Технические характеристики этого продукта можно найти на странице, указанной справа. SPL2016 335 335,00 € Искл. Информация о НДС. Настройка генератора функций. Эта опция добавляет в осциллограф генератор произвольных функций с частотой 25 МГц. SDS2000HD-FG 228,02 228,02 € Искл. Информация об НДС Добавить в корзину Анализ мощности Этот параметр добавляет в осциллограф функцию анализа мощности. SDS2000HD-PA 338 338,00 € Искл. Информация о НДС Добавить в корзину Опции запуска и декодирования последовательного порта Последовательное декодирование позволяет декодировать последовательные протоколы, такие как FlexRay, MIL-STD-1553B, I2S, CAN FD, SENT и Manchester, на осциллографе. Декодирование последовательного порта 258 258,00 € Вкл. Информация об НДС Настройка аксессуаров
В комплект поставки Siglent SDS2204X HD входят:
- USB-кабель
- Пассивные датчики (1 на канал)
- Беспроводная мышь
- Шнур питания
- Сертификат калибровки
