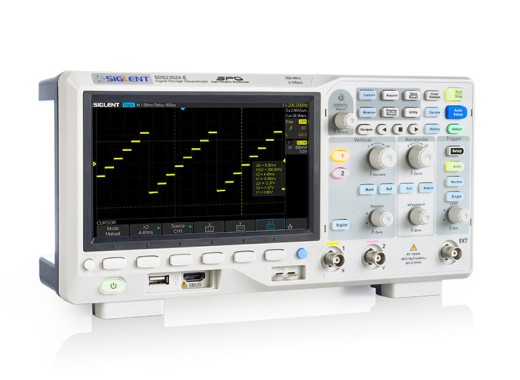

Осциллограф Siglent SDS2202X-E — это версия 200 МГц серии Siglent SDS2000X-E. SDS2000X-E — это серия высокопроизводительных цифровых фосфорных прицелов. по выгодной цене. 2000X-E имеет скорость захвата 110 000 изображений в минуту/с и память на 28 точек. Наиболее часто используемые функции легко управляются с помощью кнопок, а 7-дюймовый дисплей позволяет легко считывать измеренные данные. Прицелы имеют несколько функций автоматического измерения и различные математические функции. Кроме того, можно хранить 80 000 кадров, которые отображаются индивидуально. В сочетании с этим можно с минимальным мертвым временем устранить из сигнала неравномерности.
В 2000X-E применяется новая технология SPO, которая делает прицел очень точным. и обеспечить низкий уровень шума. Кроме того, серия 2000X-E имеет минимальный диапазон входного напряжения по вертикали 500 мкВ, а прицелы оснащены инновационной высокочувствительной и высокочувствительной цифровой триггерной системой. низкий джиттер. Помимо скорости захвата 110 000 осциллограмм в секунду, прицел также может захватывать 400 000 осциллограмм в секунду. Это означает, что прицел также может улавливать 400 000 осциллограмм в минуту/с. больший блок и анализирует его позже, а не одновременно. Это может быть полезно для сигналов отладки.
Прицелы этой серии предлагают стандартную 256-уровневую градацию интенсивности, а также индикацию цветовой температуры, показывающую, как часто значения появляются в сигнале. Кроме того, эта серия поддерживает несколько мощных режимов запуска, включая запуск и декодирование последовательных шин. Также включена функция БПФ для 1 млн выборок, функция поиска и навигации, а также функция построения графика Боде на экране. Модели
Модели серии 2000X-E отличаются только пропускной способностью. МодельSDS2202X-ESDS2352X-E Аналоговая полоса пропускания 200 МГц 350 МГц Цена (2 канала) 539 539,00 € Вкл. НДС 729 €729,00 Искл. Характеристики НДС Память 28 млн точек Частота выборки (1 активный канал) 2 Гвыб./с Частота выборки (2 активных канала) 1 Гвыб./с Дисплей 7′ TFT, 800×480 пикселей Входной импеданс 1 МОм Время нарастания 1,8 нс Горизонтальный масштаб 500 пс/дел — 100 с/ div Чувствительность по вертикали 500 мкВ/дел — 10 В/дел АЦП Разрешение 8 бит Типы триггера: фронт, наклон, ширина импульса, окно, запуск, интервал, падение, шаблон, тип декодирования видео I2C, SPI, UART, CAN , Скорость захвата сигналов LIN (макс.) 110 000 осциллограмм/с (нормальная)
400 000 осциллограмм/с (режим последовательной передачи) Поддержка пробников 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X.. …1000X, 2000X, 5000X, 10000X, произвольное Количество каналов 2 Подключения USB-хост, USB-устройство (USB-TMC), LAN, Pass/Fail, триггерный выход Вес (без коробки) 2,6 кг Размеры 312 x 132,6 x 151 ( ДxШxВ) Аксессуары
Все осциллографы серии SDS2000X-E поставляются в комплекте:
- Пассивные пробники (1 на канал): 1x/10x
- USB-кабель
- Шнур питания
- Руководство пользователя
- Сертификат калибровки
Опции Генератор функций 25 МГц Этот вариант генератора функций подключается к осциллографу снаружи и может генерирует сигналы частотой 25 МГц и имеет канал. Сигналы могут иметь длину 16 кпт. Частота дискретизации составляет 125 МГц. Функциональный генератор 25 МГц 139 139,00 € Искл. Информация о НДС Настройка 16-канального логического анализатора Этот 16-канальный логический анализатор позволяет анализировать цифровые сигналы. С техническими характеристиками этого продукта можно ознакомиться на странице справа. 16-канальный логический анализатор 288 288,00 € Вкл. Информация о НДС Настройка изолированного входного модуля Siglent Вы хотите выполнять измерения в сети переменного тока 230 В или трехфазных электрических сигналах? Тогда вам нужен модуль Siglent Integrated Front End! Этот модуль изолирует ваш осциллограф от высоких напряжений до 600 В пик-пик и имеет полосу пропускания 1 МГц. Изолированный интерфейсный модуль 123 123,00 € Вкл. Информация об НДС Wi-Fi Эта опция позволяет обеспечить осциллографы SDS2000X-E Wi-Fi. Этот вариант состоит из лицензии на программное обеспечение для активации Wi-Fi на осциллографе и USB-ключа. Опция Wi-Fi 121 121,00 € Искл. Информация об НДС Добавить в корзину
