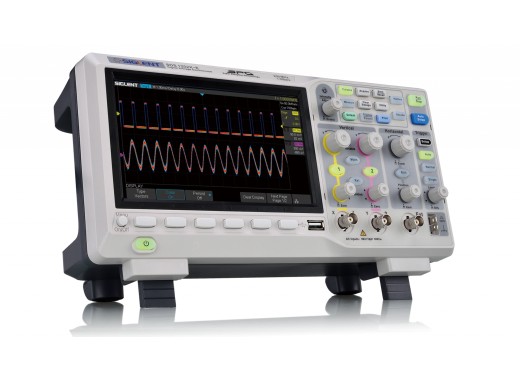

Siglent SDS1202X-E — это цифровой фосфорный осциллограф, обладающий уникальными характеристиками и характеристиками для осциллографа в этом ценовом диапазоне. Новейшее поколение технологии люминофорных осциллографов позволяет этому осциллографу иметь максимальную глубину памяти 14 мегаточек и максимальную скорость захвата сигналов 400 000 сигналов в секунду. Кроме того, SDS1202X-E имеет полосу пропускания 200 МГц и максимальную частоту дискретизации 1 Гвыб/с.
SDS1202X-E также стандартно поставляется с возможностями последовательного декодирования, которые часто предлагаются в качестве дополнительной опции с другими осциллографами. Кроме того, этот осциллограф предлагает функцию БПФ на 1 миллион точек, которая позволяет применять высокое частотное разрешение. Технические характеристики Полоса пропускания 200 МГц Каналы 2 Частота дискретизации 1 Гвыб/с (500 Мвыб/с для 2 каналов) Глубина памяти 14 Мвыб. (7 Мвыб. для 2 каналов) Скорость захвата сигналов 100 000 осциллограмм/с (нормальный режим), 400 000 осциллограмм/с (последовательный) Типы запуска: фронт, наклон, ширина импульса, окно, запуск, интервал, падение, шаблон, видео Разрешение по вертикали 8 бит Масштаб по вертикали 500 В/дел — 10 В/дел Последовательный запуск IIC, SPI, UART/RS232, CAN, LIN Тип декодирования IIC, SPI, UART/RS232, CAN, LIN Масштаб по горизонтали 1,0 нс/дел ~ 100 с/дел Параметры измерения (по вертикали) Vmax, Vmax, Vpp, Vamp, Vtop, Vbase, Mean, Vmean, stdev, Vstd, Vrms , Crms, FOV, FPRE, ROV, RPRE Параметры измерения (горизонтальные) Период, частота, +Wid, -Wid, время нарастания, время спада, Bwid, +Dut, -Dut, задержка, время@уровень. Дисплей 7 дюймов, 800×480 TFT LCD (24-битный цвет) Возможности подключения USB (хост/устройство), LAN, Pass/Fail, триггер Уровень шума Eleshop Размеры 312 x 134 x 150 мм Вес 2,5 кг Аксессуары
SDS1202X-E В комплект поставки осциллографа входят:
- Кабель USB
- Шнур питания
- Сертификат
- 2 пассивных пробника
