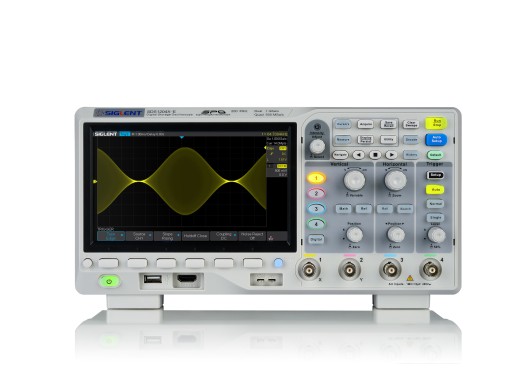

Siglent SDS1104X-E — это новая 4-канальная версия очень популярного 1202X-E. Этот прицел предлагает отличное качество по действительно доступной цене. Специальное оборудование для обработки сигналов в этом осциллографе позволяет проводить измерения очень быстро и оперативно, а благодаря высокой скорости захвата формы сигнала можно анализировать каждый пик сигнала.
Прибор оснащен 2 АЦП, что позволяет без потери частоты дискретизации измерять 2 канала одновременно. Даже при наличии 4 активных каналов осциллограф по-прежнему имеет доступную скорость 500 Мвыб/с на канал.
В прицеле используется технология «Супер Фоспор», которая обеспечивает исключительное отображение сигнала и гарантирует очень низкий уровень шума в сигнале. Благодаря этой технологии минимальное напряжение на деление составляет всего 500В. Другая часть этой технологии — это новый способ постоянной подачи сигнала независимо от того, что в это время делают процессор и экран. Таким образом, осциллограф может обнаруживать ошибки, которые обычные осциллографы могли бы не обнаружить.
Совершенно уникально то, что осциллограф SDS1104X-E в стандартной комплектации имеет возможность декодирования последовательных сигналов. Таким образом, прицел с самого начала способен декодировать сигналы l2C, SPI, UART, RS232, CAN и LIN, что делает прицел еще более широко применимым.
В 2021 году в последней версии прошивки появилась новая функция: регистрация данных. Как образцы (до 1 кВыб/с), так и измерения могут регистрироваться в течение нескольких часов или даже дней. Драйверы USB поддерживаются.
Опции
При желании эту область можно расширить с помощью функционального генератора 25 МГц и 16-канального логического анализатора. Поскольку эти опции подключаются к прицелу через USB, эти расширения можно добавить позже. С помощью этих опций с помощью прицела можно сделать практически все.
Прицел также можно подключить к Интернету с помощью сетевого кабеля или дополнительного адаптера Wi-Fi. Таким образом, прицелом можно управлять через веб-страницу в браузере. Также возможно управлять прицелом с помощью команд SCPI.
Сравнение моделей Ниже представлен обзор основных различий между моделями начального уровня Rigol и Siglent. МодельRigol DS1054ZSiglent SDS1104X-USiglent SDS1104X-E Полоса пропускания 50 МГц 100 МГц 100 МГц Память на канал 6 Мбит 3,5 Мбит 7 Мбит Частота дискретизации по 4 каналам 250 Мвыборок/с 250 Мвыборок/с 500 Мвыборок/с Качество БПФ + ++ ++ Интерфейс USB , LAN, Триггер USB, LAN, Триггер USB, LAN, Триггер, Веб-интерфейс, Клавиатура/мышь Цена 339 339,00 € Вкл. НДС 359 359,00 € Искл. НДС 429 429,00 € Искл. Технические характеристики НДС Пропускная способность 100 МГц Каналы 4 Память 7 М точек на канал (используется 4 канала)
14 М точек на канал (используется 2 канала) Масштаб по вертикали 500 В/дел — 10 В/дел Масштаб по горизонтали 1 нс/дел — 100 с/дел Затухание пробника 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X…1,000X, 2,000X, 5,000X, 10,000X Скорость захвата сигнала 100 000 осциллограмм/с (нормальная) , 400 000 осциллограмм/с (последовательный режим) Типы запуска: фронт, наклон, ширина импульса, окно, короткий, интервал, выпадение, шаблон, подключение видео USB-хост, USB-устройство, локальная сеть, пройден/не пройден, выход триггера, Sbus (тихий MSO) , WiFi через ключ Возможности декодирования IIC, SPI, UART/RS232, CAN, LIN Дисплей 7-дюймовый TFT ЖК-дисплей (800×400) Уровень шума Eleshop Размеры 325 x 176 x 295 мм Вес 2,5 кг (3,5 кг с коробкой) Опции Генератор функций Это Опция подключается к осциллографу снаружи и способна генерировать сигналы частотой 25 МГц на одном канале. Сгенерированные сигналы имеют длину 16 кПт, а частота дискретизации этого генератора составляет 125 МГц. Функциональный генератор 25 МГц 139 139,00 € Искл. Информация о НДС Настройка логического анализатора С помощью этого 16-канального логического анализатора можно анализировать цифровые сигналы. Технические характеристики этого продукта можно найти на странице продукта справа. 16-канальный логический анализатор 288 288,00 € Вкл. Информация о НДС Настройка Wi-Fi С помощью этой опции можно обеспечить SDS1104X-E и SDS1204X-E Wi-Fi. С помощью Wi-Fi можно регистрировать данные и управлять прицелом через веб-страницу. WiFi-адаптер 102 102,00 € Вкл. Информация об НДС В корзину Аксессуары
- USB-кабель
- 4 пассивных датчика
- Сертификат калибровки
- Шнур питания
