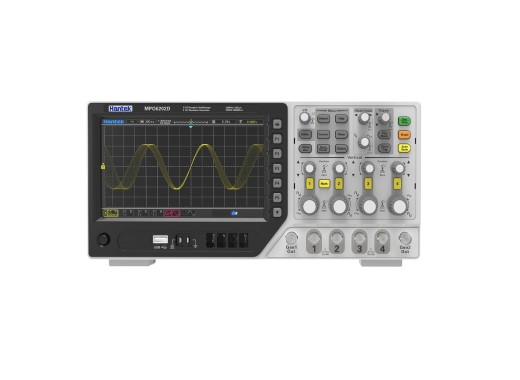

Осциллограф серии Hantek MPO6004D представляет собой многофункциональный 4-канальный осциллограф. Благодаря частоте дискретизации 1 Гвыб/с и полосе пропускания от 80 до 200 МГц вы сможете точно выполнять измерения. Осциллографы имеют объем памяти 64 Мбит/с и скорость захвата сигналов 400 000 осциллограмм в секунду. Благодаря этим характеристикам можно захватывать и визуализировать большинство входных сигналов. Кроме того, благодаря интерфейсу USB очень легко сохранять и экспортировать результаты измерений.
Кроме того, осциллограф оснащен сенсорным экраном и цветным дисплеем с 256-градусной оценкой, что делает ваши измерения еще более интерактивными и понятными. яркий. Помимо 42 различных параметров измерения, осциллограф также имеет функцию диаграммы Боде.
Осциллограф серии Hantek MPO6004D оснащен логическим анализатором, генератором произвольных функций и функцией «прошел/не прошел». Тот же осциллограф без этих функций можно посмотреть в серии Hantek DPO6004B(C).
Обзор модели
Модели серии MPO6004D различаются в основном полосой пропускания. Наиболее важные характеристики перечислены рядом друг с другом в таблице ниже.
Модель MPO6084D MPO6104D MPO6204D Полоса пропускания 80 МГц 100 МГц 200 МГц Время нарастания &le, 4,4 нс &le, 3,5 нс &le, 1,8 нс Цена 495,87 € 495,87 € Без учета. НДС 603,31 €603,31 Искл. НДС 669,42 €669,42 Искл. Технические характеристики НДС Каналы4 Частота дискретизации1 Гвыб/с Глубина памяти64 млн точек Типы триггера Фронт, Ширина импульса, Видео, Наклон, Сверхурочная работа, Окно, Шаблон, Интервал, Задержка, удержание настройки, Недостаток Возможности декодированияUART, LIN, CAN, SPI, I2C Вертикальное разрешение ( A/D) 8 бит Скорость захвата сигнала 60 000 осциллограмм/с (нормальный режим), 400 000 осциллограмм/с (режим быстрого сбора данных) Вертикальный масштаб 0,5 мВ/дел – 10 В/дел Горизонтальный масштаб 2,0 нс/дел – 100 с/ div Параметры измерения (по вертикали) Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms Параметры измерения (по горизонтали) Период, Частота, +Wid, -Wid, Время нарастания, Время спада, +Dut, -Dut Дисплей 7′ 800 x 480 Возможности подключения ЖК-дисплея USB (хост/устройство), LAN Размеры 318 x 140 x 150 мм Вес 2,9 кг Генератор функций Каналы 2 Выходные сигналыСинусоидальный, прямоугольный, импульсный, треугольный, шум, гаусс, ЭКГ, произвольный Частота дискретизации 200 Мвыб/с Диапазон амплитуды 5 мВ пик-пик — 7 Vpp Разрешение по вертикали 12 бит Разрешение по частоте 0,1 Гц Макс. частота 25 МГц Выходное сопротивление 50 Логический анализатор Каналы 16 Входное сопротивление 300 К / 8 пФ Разрешение по вертикали 1 бит Аксессуары
В комплект поставки осциллографа серии Hantek MPO6004D входят:
- 1 кабель USB
- 1 Кабель питания
- 4 зонда
- 1 кабель BNC-крокодил
- 1 кабель BNC-BNC
- 4 x 4- логические датчики канала
- 4 кабеля USB-C — USB-C
- 1 комплект захватов
