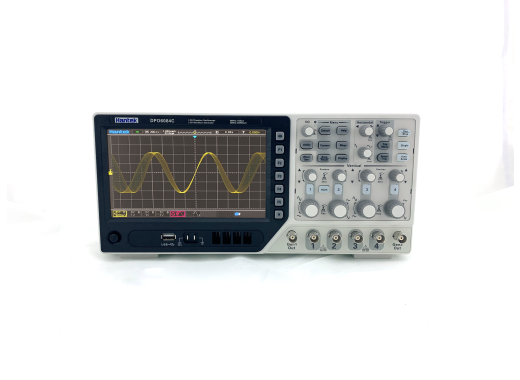

Осциллограф серии Hantek DPO6004B(C) представляет собой многофункциональный 4-канальный осциллограф. Благодаря частоте дискретизации 1 Гвыб/с и полосе пропускания от 80 до 200 МГц вы сможете точно выполнять измерения. Осциллографы имеют объем памяти 64 Мбит/с и скорость захвата сигналов 400 000 осциллограмм в секунду. Благодаря этим характеристикам можно захватывать и визуализировать большинство входных сигналов. Кроме того, благодаря интерфейсу USB очень легко сохранять и экспортировать результаты измерений.
Кроме того, осциллограф оснащен сенсорным экраном и цветным дисплеем с 256-градусной оценкой, что делает ваши измерения еще более интерактивными и понятными. яркий. Помимо 42 различных параметров измерения, осциллограф также имеет функцию диаграммы Боде.
Серия Hantek DPO6004C также оснащена 2-канальным генератором функций. Дополнительные возможности, такие как логический анализатор или функция «прошел/не прошел», можно найти в серии Hantek MPO6004D.
Обзор модели
Модели серии DPO6004B(C) различаются в основном полосой пропускания. Наиболее важные характеристики перечислены рядом друг с другом в таблице ниже.
Модель DPO6084B DPO6104B DPO6204B DPO6084C DPO6104C DPO6204C Полоса пропускания 80 МГц 100 МГц 200 МГц 80 МГц 100 МГц 200 МГц Время нарастания &le, 4,4 нс &le, 3,5 нс &le , 1,8 нс &le, 4,4 нс &le, 3,5 нс &le, 1,8 нс Генератор функций Цена 355,37 355,37 € Вкл. НДС 421,49 €421,49 Искл. НДС 487,6 €487,60 Искл. НДС 421,49 €421,49 Искл. НДС 487,6 €487,60 Искл. НДС 553,72 €553,72 Искл. Технические характеристики НДС Каналы4 Частота дискретизации1 Гвыб/с Глубина памяти64 млн точек Типы триггера Фронт, Ширина импульса, Видео, Наклон, Сверхурочная работа, Окно, Шаблон, Интервал, Задержка, удержание настройки, Недостаток Возможности декодированияUART, LIN, CAN, SPI, I2C Вертикальное разрешение ( A/D) 8 бит Скорость захвата сигнала 60 000 осциллограмм/с (нормальный режим), 400 000 осциллограмм/с (режим быстрого сбора данных) Вертикальный масштаб 0,5 мВ/дел – 10 В/дел Горизонтальный масштаб 2,0 нс/дел – 100 с/ div Параметры измерения (по вертикали) Vmax, Vmin, Vpp, Vtop, Vbase, Mean, Vmean, Vrms Параметры измерения (по горизонтали) Период, Частота, +Wid, -Wid, Время нарастания, Время спада, +Dut, -Dut Дисплей 7′ 800 x 480 Возможности подключения ЖК-дисплея USB (хост/устройство), LAN Размеры 318 x 140 x 150 мм Вес 2,9 кг Генератор функций Каналы 2 Выходные сигналыСинусоидальный, прямоугольный, импульсный, треугольный, шум, гаусс, ЭКГ, произвольный Частота дискретизации 200 Мвыб/с Диапазон амплитуды 5 мВ пик-пик — 7 Vpp Разрешение по вертикали 12 бит Разрешение по частоте 0,1 Гц Макс. частота25 МГц Выходное сопротивление50 Аксессуары
В комплект поставки осциллографа серии Hantek DPO6004B(C) входят:
- 1 кабель USB
- 1 кабель питания
- 4 зонда
Модели -C также включают в себя:
- 1 кабель BNC — BNC
- 1 кабель BNC — «крокодил» зажимы для кабеля
