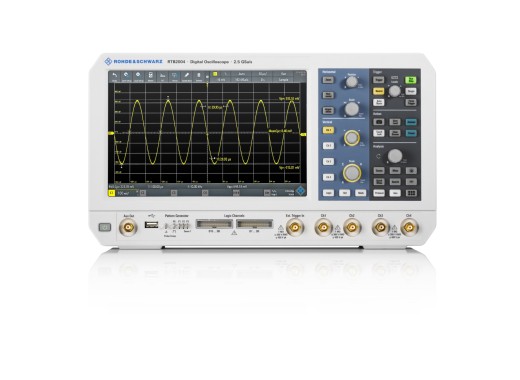

Серия цифровых осциллографов Rohde & Schwarz RTB2000 является революционной в этой ценовой категории благодаря очень большому 10,1-дюймовому дисплею с разрешением 1280 на 800 пикселей. Кроме того, эти осциллографы оснащены емкостным сенсорным экраном, который работает так же, как экран смартфона. Другими ключевыми особенностями серии RTB2000 являются чувствительность 1 мВ/дел, максимальная частота дискретизации 2,5 Гвыб/с и максимальная глубина памяти 20 мегаточек. Эти осциллографы также оснащены 10-битным аналого-цифровым преобразователем, что приводит к четырехкратному улучшению качества воспроизведения сигнала по сравнению с 8-битными аналого-цифровыми преобразователями, которые входят в стандартную комплектацию аналогичных осциллографов.
По умолчанию эти осциллографы имеют полосу пропускания 70 МГц, которую можно дополнительно расширить до 100, 200 или 300 МГц. Пожалуйста, обратитесь к обновлениям пропускной способности ниже для получения дополнительной информации об этих расширениях. Другие опции можно просмотреть внизу страницы опций.
Модели
Осциллографы серии RTB2000 различаются только количеством каналов и ценой.
МодельRTB2002RTB2004 Каналы 2 4 Цена 1340 1 340,00 евро без учета. НДС 2350 €2 350,00 Искл. Технические характеристики НДС Диапазон 70 МГц с опциями до 100, 200 и 300 МГц Максимальная частота дискретизации 2,5 Гвыб/с Максимальная глубина памяти 20 Мбит Скорость захвата сигнала 50 000 осциллограмм/с Вертикальный масштаб 1 мВ/дел — 10 В/дел Вертикальный бит 10 Горизонтальный масштаб 1 нс/дел ~ 500 с/дел Типы триггера Край, Ширина, Шаблон, Видео, Тайм-аут, Линия Математические функции формы сигнала Более 20 различных функций Дисплей 10,1-дюймовый дисплей WXGA с емкостным сенсорным экраном Разрешение экрана 1280 x 800 пикселей (WXGA) Возможность подключения USB (тип A), LAN/Ethernet (RJ45) и USB (тип B) Размеры 390 x 220 x 152 мм Вес 2,5 кг Программное обеспечение, встроенное ПО и драйверы
Программное обеспечение, встроенное ПО и драйверы осциллографов можно найти на сайте производителя веб-сайт справа.
Аксессуары
В комплект поставки осциллографа Rohde & Schwarz RTB2004 входят:
- Шнур питания
- Руководство пользователя
- 4 пассивных пробника Rohde & Schwarz RT-ZP03 (по 1 на канал)
Увеличение пропускной способности
Существует 3 варианта расширения пропускной способности. Нажав на код опции, вы будете перенаправлены на страницу, где сможете заказать обновление.
Модель RTB2002 RTB2004 100 МГц RTB-B221 RTB-B241 200 МГц RTB-B222 RTB-B242 300 МГц RTB-B223 Опции RTB-B243
Для этих осциллографов доступны дополнительные дополнительные функции программного обеспечения. Некоторые из них перечислены в таблице ниже. Нажав на код опций, вы будете перенаправлены на страницу, где сможете добавить эти опции в корзину. Если вам нужны другие функции программного обеспечения, свяжитесь с нами.
RTB-K1 Эта опция включает функции запуска и декодирования I2C и SPI. RTB-K2 Эта опция включает функции запуска и декодирования UART/RS-232/RS-422/RS485. RTB-K3 Эта опция обеспечивает функции запуска и декодирования CAN/LIN. RTB-K15 Эта опция позволяет пользователю просматривать историю пользователя. Кроме того, память осциллографов можно сегментировать, так что скорость захвата сигналов достигает 100 000 сигналов/с. RTB-K36 С помощью этой опции вы позволяете осциллографу RTB2000 создавать диаграммы Боде с частотой до 25 МГц. RTB-B6 Эта опция позволяет программному обеспечению использовать (встроенный) генератор ARB. RTB-Z1 Это передняя крышка осциллографа. RTB-Z3 Это сумка для осциллографов, облегчающая и удобную переноску.
