Теперь с завода предустановлен бесплатный пакет опций! Акция действительна до 30 сентября 2023 г.

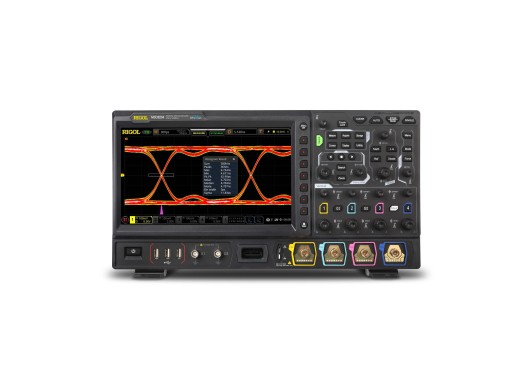

Осциллограф Rigol MSO8204 — это версия 2 ГГц совершенно новой серии MSO8000 от Rigol. Осциллографы MSO8000 — это высококачественные цифровые осциллографы смешанных сигналов, разработанные на основе микросхемы ASIC и технической платформы UltraVision II компании Rigol. Серия объединяет 7 независимых приборов в одном корпусе, что дает MSO8204 следующие возможности:
- Цифровой осциллограф
- 16-канальный логический анализатор (опция)
- Анализатор спектра
- Генератор сигналов произвольной формы (дополнительно)
- Цифровой вольтметр
- 6-разрядный частотомер
- Анализатор протокола (дополнительно)
MSO8204 обладает лучшими в отрасли характеристиками: исключительно большой глубиной памяти 500 Мвыб/с и частотой дискретизации 10 Гвыб/с. 4 канала и 16 цифровых каналов (требуется логический пробник RPL2316) гарантируют, что серия MSO8000 может быть так называемым «осциллографом смешанных сигналов».
Что действительно выделяется, так это тот факт, что MSO8204 способен выполнять глазковая диаграмма в реальном времени и анализ джиттера. Благодаря исключительно хорошим характеристикам прицела эти тесты проходят легко. Компания Rigol опубликовала документ, описывающий, что включают в себя эти тесты и как они выполняются с использованием осциллографов MSO8000. Этот документ можно найти ниже.
Осциллограф оснащен несколькими интерфейсами, позволяющими подключать его к ПК для передачи результатов измерений. Кроме того, данные можно сохранить на USB-накопителе через USB-порт на передней панели.
Чрезвычайно высокая скорость захвата сигналов — 600 000 осциллограмм в секунду/с — в полной мере оценивается на большом 10,1-дюймовом сенсорном дисплее, который также имеет 256-уровневую градацию интенсивности. С помощью этого метода несколько сигналов размещаются друг над другом, чтобы показать наиболее распространенные сигналы с большей интенсивностью.
На более позднем этапе модели 8064 и 8104 можно модернизировать до более высокой полосы пропускания. Если вас это интересует, свяжитесь с нами.
Модели
Модели серии Rigol MSO8000 отличаются друг от друга только пропускной способностью. MSO8064MSO8104MSO8204 Полоса пропускания 600 МГц 1 ГГц 2 ГГц (до 2 активных каналов, 1 ГГц для 4 активных каналов) Цена 7080 7 080,00 евро без учета. НДС 8627,14 €8 627,14 Искл. НДС 11 215,57 11 215,57 € Искл. Характеристики НДС Каналы 4 + 16 (дополнительно) Частота дискретизации 2,5 Гвыб/с (4 активных канала)
5,0 Гвыб/с (2 активных канала)
10,0 Гвыб/с (1 активный канал) Глубина памяти 500 млн точек АЦП 8 бит Скорость захвата сигналов 600 000 осциллограмм/с Запись сигналов 450 000 Дисплей 10,1-дюймовый емкостный мультисенсорный экран Время нарастания 583 пс Вертикальный масштаб 1 мВ/дел — 10 В/дел Горизонтальный масштаб 500 пс/ div — 1 кс/дел. Возможности подключения USB, LAN, HDMI, TRIG OUT и USB-GPIB (опционально) Типы триггера: фронт, импульс, наклон, видео, шаблон, продолжительность, тайм-аут, короткий, окно, задержка, настройка/удержание, N-й фронт Дополнительно: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553, декодирование шины RS232/UART, I2C, SPI, CAN, LIN, FlexRay, I2S и MIL-STD-1553 Вес 4,0 кг Размеры 410 x 224 x 135 мм Опции
Возможные опции:
16-канальный логический пробник (RPL2316) Этот пробник расширяет область применения за счет 16 цифровых каналов. Этот зонд специально разработан для серии MSO8000. RPL2316 330,54 330,54 € Искл. Информация об НДС Добавить в корзину Пакет анализа последовательного протокола Этот пакет представляет собой очень полный набор расширений для осциллографов MSO8000. В комплект входят все опции запуска и анализа шины, доступные для серии MSO8000. В этом комплекте вы также получаете двухканальный генератор сигналов произвольной формы с частотой 25 МГц и встроенное приложение для анализа мощности. Для получения дополнительной информации вы можете перейти на страницу продукта этого пакета справа. MSO8000-bndl 1983,43 1 983,43 евро Искл. Информация об НДС Добавить в корзину Аксессуары
Серия Rigol MSO8000 поставляется с:
- 4 пассивными высокоомными пробниками (500 МГц)
- 2 пассивными низкоомными пробниками (1,5 ГГц, только для MSO8204/8104)
- Кабель USB
- Краткое руководство
- Шнур питания
- Гарантия 3 года
