Теперь с заводским предустановленным бесплатным пакетом опций и по сниженной цене! Акция действительна до 30 сентября 2023 г.

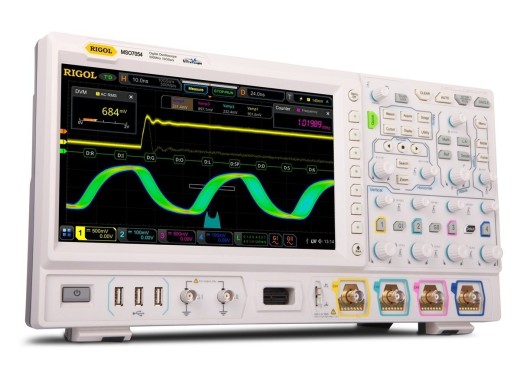

Rigol MSO7054 — это 4-канальный осциллограф и версия 100 МГц серии MSO7000 от Rigol. Серия MSO7000 имеет те же характеристики, что и серия DS7000, за исключением того, что осциллографы MSO7000 относятся к так называемым «осциллографам смешанных сигналов», что означает, что они поддерживают как аналоговые, так и цифровые каналы. С помощью логического анализатора RPL2316 эти осциллографы можно расширить до 16 цифровых каналов с частотой дискретизации до 1,25 Гвыб/с. RPL2316 входит в стандартную комплектацию моделей MSO7000. Серия предлагает отличное соотношение цены и качества. Прицелы имеют большой цветной экран, глубокую память и высокую скорость захвата. Они также имеют 6-разрядный частотомер и могут выполнять улучшенное БПФ по сравнению с серией Rigol DS4000. Эти прицелы также могут отображать на экране 4 функции одновременно и имеют множество функций. Кроме того, к этой серии можно подключать периферийные устройства через различные разъемы. Подключения

Осциллографы можно подключить к компьютеру через USB и локальную сеть для управления осциллографом или считывания данных с помощью прилагаемого программного обеспечения. Кроме того, осциллограф может быть широко запрограммирован и поддерживается LabView. Кроме того, прицел можно подключить к монитору через VGA.

Измерения

Приборы предлагают широкие возможности измерения и анализа. Большое количество кадров с данными можно сохранить для расширенного анализа. Кроме того, осциллографы имеют очень низкий уровень шума, что позволяет проводить измерения очень слабых сигналов. Благодаря различным вариантам запуска многие сигналы можно легко визуализировать. Благодаря встроенной градации интенсивности в сигналах могут отображаться различные проблемы. Технические характеристики Полоса пропускания 500 МГц Время нарастания <700 пс Частота выборки 1 канал: 10 Гвыб/с 2 канала: 5 Гвыб/с 4 канала: 2,5 Гвыб/с Память Макс. 140 млн точек (опция до 250 и 500 млн точек) Входное сопротивление 1 МОм Масштаб по горизонтали 5 нс/дел — 1000 с/дел Разрешение по вертикали 1 мВ/дел — 10 В/дел АЦП Разрешение 8 бит Максимальное напряжение 300 ВСКЗ, CAT I Скорость захвата сигнала &ge,600 000 осциллограмм в секунду Подключения 2.0 USB (2xхост/устройство), LAN, HDMI Дисплей 10,1-дюймовый TFT, 1024 x 600 пикселей Вес (без коробки) ~4 кг Размеры 410 x 135 x 224 мм (ДxШxВ)

Для получения дополнительной информации см. техническое описание этой серии внизу страницы.

Аксессуары

Все осциллографы серии MSO7000 поставляются в комплекте:
