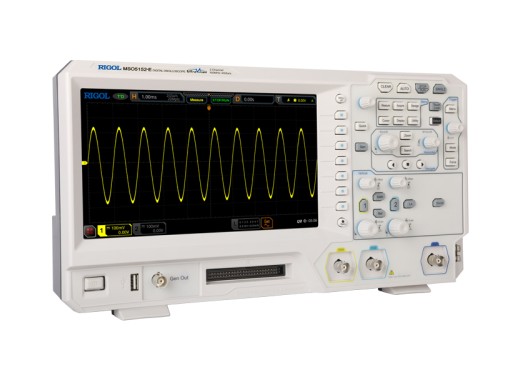

Осциллограф Rigol MSO5152-E представляет собой 2-канальный осциллограф с полосой пропускания 150 МГц. Осциллограф предлагает отличное соотношение цены и качества, с высокой частотой дискретизации и глубиной памяти, как и осциллографы Rigol MSO5000.
MSO5152-E представляет собой так называемый «осциллограф смешанных сигналов», что означает, что он может поддерживать аналоговые каналы, а также цифровые каналы. Для этого требуется специальный логический пробник, а именно Rigol PLA2216.
Уникальность этого устройства заключается в том, что оно объединяет 7 независимых приборов в одном корпусе, что придает MSO5152-E функции одного прибора:
- Цифровой осциллограф
- 16-канальный логический анализатор (дополнительно)
- Анализатор спектра
- Генератор сигналов произвольной формы (дополнительно)
- Цифровой вольтметр
- 6-разрядный частотомер
- Анализатор протоколов (дополнительно)
Осциллограф оснащен большим 9-дюймовым сенсорным дисплеем, что значительно повышает удобство использования этого осциллографа. . Кроме того, прицел оснащен 256-уровневым дисплеем с градацией интенсивности для еще более четкого отображения сигналов.
Для этого осциллографа также доступно множество опций. Более подробно они описаны внизу страницы.
MSO5152-E — экономичная модель серии MSO5000. По сравнению с этой серией различия таковы:
- Он предлагает половину частоты дискретизации и памяти, но и то, и другое по-прежнему велико, особенно за такую цену.
- Пропускную способность нельзя обновлен
- Дополнительный генератор сигналов предлагает только один канал вместо 2
- 4-канальные экономичные модели отсутствуют
Технические характеристики Полоса пропускания 150 МГц Глубина памяти 50 Mpts (опционально 100 Mpts) Время нарастания &le,15нс Макс. Скорость захвата сигнала 300 000 осциллограмм/с Дисплей 9-дюймовый емкостный сенсорный экран (1024 x 600) Импеданс 1 МОм Масштаб по горизонтали 5 нс/дел — 1000 с/дел Чувствительность по вертикали 500 В/дел — 10 В/дел Аналого-цифровой преобразователь 8 бит Интерфейсы USB-хост Устройство, LAN, HDMI, триггерный выход, USB-GPIB, веб-пульт дистанционного управления, выход AUX Размеры 367 x 200 x 130 мм Вес 3,5 кг Аксессуары
В комплект поставки осциллографа Rigol MSO5152-E входят:
- Шнур питания
- Кабель USB
- 2 пассивных зонда (350 МГц)
- Краткое руководство
Опции
Возможные опции:
Логический пробник (PLA2216) Этот пробник расширяет область применения за счет 16 цифровых каналов. Этот датчик специально разработан для серии MSO5000(-E). PLA2216 297,52 297,52 € Искл. Информация об НДС Добавить в корзину Пакет анализа последовательных протоколов Примечание! Этот комплект временно предоставляется бесплатно при покупке MSO5152-E.
Этот комплект представляет собой весьма полный набор расширений для осциллографов MSO5000-E. В комплект входят все опции запуска и анализа шины, доступные для серии MSO5000-E. В этом комплекте вы также получаете генератор сигналов произвольной формы с частотой 25 МГц и встроенное приложение для анализа мощности. Для получения дополнительной информации вы можете перейти на страницу продукта этого пакета справа. MSO5000-E-bndl 540 540,00 € Искл. Информация об НДС Добавить в корзину Обновление глубины памяти Эта опция увеличивает глубину памяти прицела до 100 Мбит/с. Geheugen uitbreiding 215 215,00 € Вкл. Информация об НДС Добавить в корзину Генератор сигналов произвольной формы (AWG) Примечание! Этот генератор временно предоставляется бесплатно при покупке MSO5152-E.
Эта опция добавляет к осциллографу 1-канальный генератор сигналов произвольной формы с частотой 25 МГц. AWG 147,02 147,02 € Искл. Информация об НДС Добавить в корзину Крышка передней панели (FPC) Эта опция добавляет крышку передней панели к осциллографу MSO5152-E. FPC 68,02 68,02 € Искл. Информация об НДС
