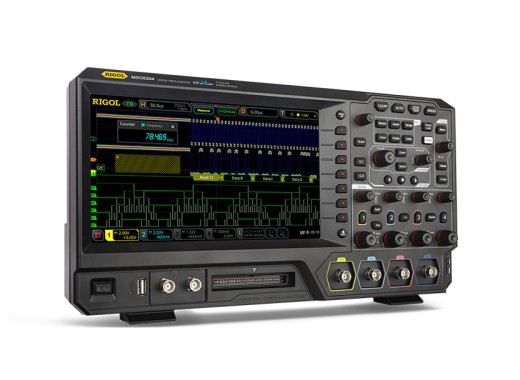

Rigol MSO5102 — это 2-канальный осциллограф и версия 100 МГц серии MSO5000 от Rigol. Эти осциллографы имеют частоту дискретизации до 8 Гвыб./с. Осциллографы серии MSO5000 относятся к так называемым «осциллографам смешанных сигналов», что означает, что они помимо аналоговых каналов также поддерживают цифровые каналы. С помощью PLA2216 (опция логического анализатора) можно использовать расширение этой области до 16 цифровых каналов с частотой дискретизации до 1 Гвыб/с. Кроме того, также возможно добавить осциллографы с помощью опции пакета анализа последовательного протокола. Эта опция добавляет в осциллографы возможности запуска и анализа шины, например декодирование RS232, l2C и CAN. В этот комплект также входит двухканальный генератор сигналов частотой 25 МГц и встроенная опция анализа мощности. Дополнительную информацию об этих параметрах можно найти в разделе «Найти параметры» внизу этой страницы.
Прицелы этой серии оснащены большим 9-дюймовым емкостным мультисенсорным экраном, с помощью которого ими легко управлять. Благодаря частоте дискретизации до 8 Гвыб/с с помощью этих осциллографов можно визуализировать очень подробные сигналы. Кроме того, большая глубина памяти также позволяет захватывать длинные непрерывные сигналы. Благодаря скорости захвата сигналов до 500 000 осциллограмм в секунду эти осциллографы можно использовать для быстрого анализа сигналов и быстрого обнаружения любых проблем. В эти осциллографы также встроен 41 параметр формы сигнала, которые можно использовать для легкого выполнения автоматических измерений. Результаты измерений могут быть измерены с помощью доступных интерфейсов. или отображаться на ПК, планшете или экране с входом HDMI.
Опционально доступны 16-канальный цифровой логический пробник и опция анализа последовательного протокола. Эти параметры показаны и подробно объяснены ниже.
Модели
Модели серии MSO5000 различаются количеством каналов и частотой дискретизации на канал. MSO5072
MSO5102MSO5074
MSO5104
MSO5204
MSO5354 Полоса пропускания 70 МГц
100 МГц 70 МГц
100 МГц
200 МГц
350 МГц Каналы 2 аналоговых (+16 цифровых опционально) 4 аналоговых (+16 цифровых опционально) Частота дискретизации 8 Гвыб/с (1 активный канал)
2 Гвыб/с (2 активных канала) 8 Гвыб/с (1 активный канал)
4 Гвыб/с (2 активных канала)
2 Гвыб/с (4 активных канала) > Цена 795,04 795,04 € Вкл. НДС
942,15 Обычная цена: 991,74 евро Сейчас: 942,15 евро Без учета НДС. НДС 883,47 €883,47 Искл. НДС
999 Обычная цена: 1 078,51 евро Сейчас: 999,00 евро Без учета НДС. НДС
1619 Обычная цена: 1 799,00 евро Сейчас: 1 619,00 евро Без учета НДС. НДС
2159 Обычная цена: 2 399,00 евро Сейчас: 2 159,00 евро Без учета НДС. Характеристики НДС Память (аналоговая) 100 Мвыб (1 канал), 50 Мвыб. (половина каналов), 25 Мвыб. (все каналы) Память (цифровая) 25 Мвыб. Время нарастания 5 нс Макс. Скорость захвата сигнала 500 000 осциллограмм/с Дисплей 9-дюймовый емкостный сенсорный экран, 1024×600 пикселей Входное сопротивление (аналоговый) 1 МОм (аналоговый)
101 кОм (цифровой) Горизонтальная шкала
(вход) ) 5 нс/дел — 1000 с/дел
Вертикальная чувствительность
(вход) 1 мВ/дел — 10 В/дел АЦП 8 Разрешение в битах Максимальное напряжение CAT I 300 В (среднеквадратичное значение), переходное перенапряжение 1600 В (пик) Поддержка пробника 0,01x — 50 000x Подключения Хост/устройство USB 2.0, LAN, GPIB (опция), дистанционное управление через Интернет, дополнительный выход, выход HDMI, выход компенсации пробника Размеры 367x200x130 мм Вес (без коробки) 3,5 кг
Для получения подробных технических характеристик серии Rigol MSO5000 можно использовать следующую таблицу данных.
Аксессуары
В комплект поставки этого осциллографа входят:
- Питание шнур
- USB-кабель
- 2/4 пассивных зонда (количество каналов соответствует числу каналов)
- Руководство (на английском языке)
- 3 года гарантия
Опции
Возможные опции:
Логический пробник (PLA2216) Этот пробник расширяет область применения за счет 16 цифровых каналов. Этот зонд специально разработан для серии MSO5000. PLA2216 297,52 297,52 € Искл. Информация об НДС Добавить в корзину Пакет опций Этот пакет представляет собой очень полный набор расширений для осциллографов MSO5000. Пакет содержит все опции запуска и анализа шины, доступные для серии MSO5000. В этом комплекте вы также получаете генератор сигналов произвольной формы с частотой 25 МГц и встроенное приложение для анализа мощности. Для получения дополнительной информации вы можете перейти на страницу продукта этого пакета справа. Пакет анализа последовательных протоколов 613,6 613,60 € Искл. Информация об НДС Добавить в корзину
