Теперь MSO2202A-S поставляется в комплекте с DS/MSO2000A! Дополнительную информацию см. ниже.

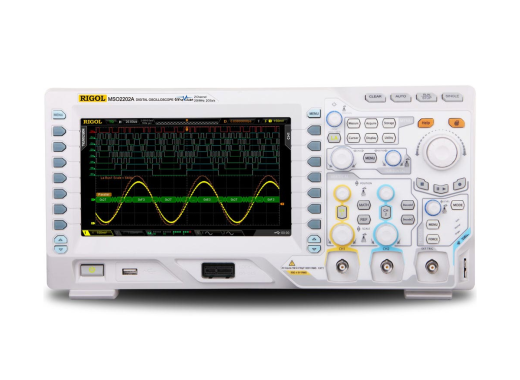

Rigol MSO2202A-S — это 2-канальный осциллограф и версия 200 МГц серии MSO2000A(-S) от Rigol. Осциллографы имеют частоту дискретизации до 2 Гвыб./с. Осциллографы серии MSO2000A относятся к так называемым «осциллографам смешанных сигналов», что означает, что помимо двух аналоговых каналов они также имеют 16 цифровых каналов с частотой дискретизации до 1 Гвыб./с.
Измерения можно просматривать на 8-дюймовом ЖК-экране WVGA, но MSO2000A также можно подключить к ПК для передачи результатов измерений. Результаты измерений также можно сохранить на USB-накопителе через передний USB-порт. Благодаря скорости захвата сигналов до 50 000 осциллограмм в секунду эти сигналы осциллографа можно быстро анализировать и быстро обнаруживать любые проблемы.
Модель DS2202A, помимо 16 цифровых каналов, имеет те же основные характеристики, что и у MSO2202A-S. Так что, если вам не нужны эти 16 цифровых каналов, а нужны только 2 аналоговых канала, вы найдете DS2202A здесь.
Дополнительно доступны расширенный триггер, последовательное декодирование и расширение памяти. Более подробно эти параметры описаны внизу страницы.
Модели
Модели этой серии отличаются в основном полосой пропускания и наличием двухканального функционального генератора 25 МГц. Последний можно узнать по -S. в названии, где у моделей, в которых он есть, есть функциональный генератор.
MSO2102AMSO2202AMSO2302A MSO2102A-SMSO2202A-SMSO2302A-S Полоса пропускания 100 МГц 200 МГц 300 МГц Цена без функционального генератора (A) 904,96 € 904,96 € Искл. НДС 958,68 €958,68 Искл. НДС 1136,36 €1 136,36 Искл. Цена с НДС с функциональным генератором (AS) 1149 1 149,00 € Искл. НДС 1259 €1 259,00 Не вкл. НДС 1379 €1 379,00 Искл. Характеристики НДС Частота дискретизации (аналоговый) 1 активный канал: 2 Гвыб/с
2 активных канала: 1 Гвыб/с Частота дискретизации (цифровой) 8 активных каналов: 1 Гвыб/с
16 активных каналов : 0,5 Гвыб/с Память (аналоговая) 14 МБ/14 МБ (разделенная на количество каналов). Память (цифровая) 8 активных каналов: 14 МБ/14 МБ
16 активных каналов: 7 МБ/ 7 МБ. Дисплей 8′ TFT, 800×480 пикселей 160 000 цветов Входное сопротивление (аналоговый) 1 МОм или 50 Ом (аналоговый)
101 кОм (цифровой) Количество каналов 2+16 Горизонтальная шкала
(вход ) 5 нс/дел -1000 с/дел
Чувствительность по вертикали
(вход) 0,5 мВ/дел — 10 В/дел АЦП 8 Разрешение в битах Максимальное напряжение CAT I 300 В (среднеквадратичное значение), CAT II 100 В (среднеквадратичное значение), переходное перенапряжение 1000 В (пик) Поддержка пробников 0,01x — 1000x Соединения USB 2.0 тип A, USB 2.0 тип B, LAN, триггер «Годен/Не годен» Вес (без коробки) 3,9 кг
Аксессуары
В комплект поставки осциллографа входят:
- 2 пассивных пробника (350 МГц, тип PVP2350)
- 1x пробник LA (тип RPL2316)
- USB-кабель для передачи данных
- Шнур питания
Опции
Все опции включены по умолчанию при покупке осциллографа DS/MSO2000A!
Расширенный триггер Опция С помощью этого программного обеспечения вы активируете все параметры триггера. (Windows Trigger, Nth Edge Trigger, Delay Trigger, TimeOut Trigger, Duration Trigger, USB Trigger) Возможность расширения памяти. С помощью этой опции программного обеспечения вы можете увеличить объем памяти вашего осциллографа серии Rigol DS/MSO2000A в четыре раза до 56 мегаточек. Эта память уже встроена, но по умолчанию не активирована. Опция последовательного декодирования. С помощью этой опции программного обеспечения вы можете декодировать RS232, I²C и SPI с помощью осциллографа серии Rigol DS/MSO2000A. Опция последовательного декодирования CAN. С помощью этой опции программного обеспечения вы можете декодировать CAN с помощью осциллографа серии Rigol DS/MSO2000A.
