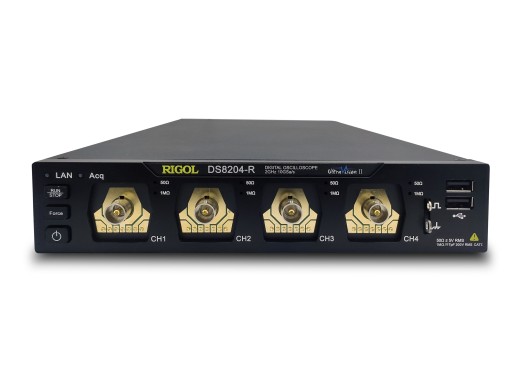

Rigol DS8304-R — это высококлассный стоечный безголовый осциллограф с 4 каналами. Это позволяет использовать конфигурации измерений, требующие большого количества каналов, поскольку эти осциллографы можно подключать параллельно, что полезно, например, в областях исследований и автоматизации.
Кроме того, осциллограф имеет множество расширенных функций, включая анализ джиттера и расширенный запуск по зонам с высокой частотой дискретизации до 10 Гвыб/с. Необычайно большая глубина памяти позволяет собирать данные до 500 миллионов точек. Кадры могут захватываться со скоростью более 600 тысяч сигналов в секунду и воспроизводиться со скоростью 450 тысяч кадров в секунду.
Кроме того, корпус DS8304-R имеет высоту 1U, хотя вам не обязательно использовать крепление для стойки. На задней стороне имеется множество способов взаимодействия с прицелом: он обеспечивает SFP+ (10 Гбит/с) и LAN (LXI), режим хоста/устройства USB (GPIB) и порт HDMI. Можно подключить экран HDMI, клавиатуру и мышь, но более доступным является использование внешнего хоста через Ethernet для доступа к веб-интерфейсу веб-управления. Опытные пользователи могут захотеть установить программное обеспечение Ultra Sigma для ПК от Rigol, которое позволяет подключать прицел через USB к ПК для подачи автоматических команд SCPI и экспорта данных в другое программное обеспечение.
Обзор модели Модель DS8034-R DS8104-R DS8204-R Полоса пропускания 350 МГц 1 ГГц 2 ГГц Каналы 4 (аналоговые) 4 (аналоговые) 4 (аналоговые) Глубина памяти 500 млн точек 500 млн точек 500 млн точек Частота дискретизации 10 Гвыб/с 10 Гвыб./с 5 Гвыб./с Скорость захвата сигналов 600 000 осциллограмм/с 600 000 осциллограмм/с 600 000 осциллограмм/с Цена 2898,35 2898,35 евро Вкл. НДС 8998,35 €8 998,35 Искл. НДС 12 698,35 € 12 698,35 Искл. Характеристики НДС Разрешение по вертикали8 бит Масштаб по вертикали1 МОм: 1 мВ/дел ~ 10 В/дел
50 Ом: 1 мВ/дел ~ 1 В/дел Масштаб по горизонтали 200 пс/дел ~ 1 кс/дел Интерфейсы USB-хост /device (опция: GPIB)
LAN (LXI 2011)
Опция HDMI 1.4b
: SFP+ 10 Гбит/с Опции декодированияПараллельная опция
: RS232/ UART, I2C, SPI, LIN, CAN, FlexRay, I2S и MIL-STD-1553 Размеры 214 x 43 x 478 мм (WHD, без ручек и подвесных проушин)
Высота стойки 1U, половина ширины Вес 3,6 кг Аксессуары
По умолчанию DS8304-R поставляется в комплекте:
- USB-кабель
- Шнур питания
