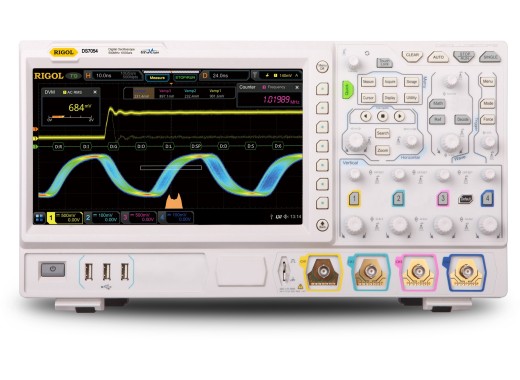

Rigol DS7054 — это 4-канальный осциллограф и версия 500 МГц серии DS7000 от Rigol. Серия предлагает отличное соотношение цены и качества. Прицелы имеют большой цветной экран, глубокую память и высокую скорость захвата. Они также имеют 6-разрядный частотомер и могут выполнять улучшенное БПФ по сравнению с серией Rigol DS4000. Эти прицелы также могут отображать на экране 4 функции одновременно и имеют множество функций. Кроме того, эту серию можно подключать к периферийным устройствам через различные разъемы.
Подключения
Осциллографы можно подключать к компьютеру через USB и локальную сеть для управления осциллографом или считывания данных с помощью прилагаемого программного обеспечения. Кроме того, осциллограф может быть широко запрограммирован и поддерживается LabView. Кроме того, прицел можно подключить к монитору через VGA.
Измерения
Приборы предлагают широкие возможности измерения и анализа. Большое количество кадров с данными можно сохранить для расширенного анализа. Кроме того, осциллографы имеют очень низкий уровень шума, что позволяет проводить измерения очень слабых сигналов. Благодаря различным вариантам запуска многие сигналы можно легко визуализировать. Благодаря встроенной градации интенсивности сигналы могут отображать различные проблемы.
Обзор модели серии DS7000
Мы предлагаем все модели серии Rigol DS7000. Модели различаются аналоговой полосой пропускания и временем нарастания.
МодельDS7014DS7024DS7034DS7054 Аналоговая полоса пропускания 100 200 350 500 Время нарастания 3,5 нс 1,8 нс 1 нс 700 пс Цена 2157,02 2157,02 евро Без учета. НДС 2942,15 €2 942,15 Искл. НДС 4228 €4 228,00 Искл. НДС 5211 5 211,00 евро Не вкл. Характеристики НДС Частота дискретизации 1 канал: 10 Гвыб/с 2 канала: 5 Гвыб/с 4 канала: 2,5 Гвыб/с Память Макс. 140 млн точек (опция до 250 и 500 млн точек) Входное сопротивление 1 МОм Масштаб по горизонтали 5 нс/дел — 1000 с/дел Разрешение по вертикали 1 мВ/дел — 10 В/дел АЦП Разрешение 8 бит Максимальное напряжение 300 ВСКЗ, CAT I Скорость захвата сигнала Макс. 600 000 осциллограмм в минуту/с Подключения 2.0 USB (2 хоста/устройство), LAN, HDMI Дисплей 10,1-дюймовый TFT, 1024 x 600 пикселей Вес (без коробки) ~4 кг Размеры 410 x 135 x 224 мм (ДxШxВ)
Для получения дополнительной информации см. техническое описание этой серии можно найти внизу страницы.
Аксессуары
Все осциллографы серии DS7000 поставляются в комплекте:
- Краткое руководство пользователя
- Сертификат калибровки
- Передняя крышка (DS7000-FPC)
- Шнур питания
- Датчики, 1 на канал, 500 МГц (RP3500A)
- USB-кабель
