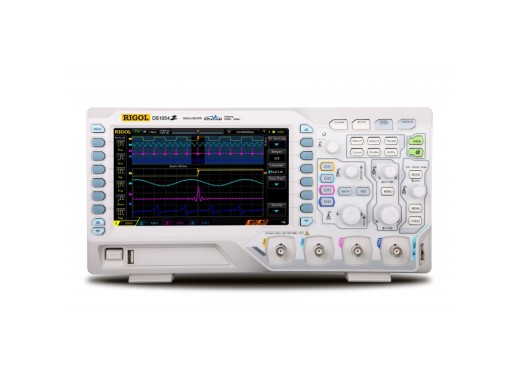

Rigol DS1054Z имеет 4 канала и имеет очень высокое качество, сравнимое с качеством осциллографов Keysight и Tektronix. Этот осциллограф имеет частоту дискретизации до 1 Гвыб/с, память на 12 миллионов точек и четко читаемый 7-дюймовый ЖК-экран.

Этот осциллограф оснащен интерфейсом USB, который можно использовать для передачи данных измерений на ПК. Результаты измерений также можно сохранить на USB-накопителе через USB-порт на передней панели. Благодаря частоте обновления 30 000 осциллограмм в секунду можно быстро анализировать сигналы и обнаруживать любые проблемы, которые могут возникнуть в сигнале.

Номера моделей, оканчивающиеся на букву «S», идентичны моделям без буквы «S», но также оснащены 2-канальным функциональным генератором с частотой 25 МГц.

Обновление: Осциллографы DS1000Z предлагают улучшенные функции БПФ благодаря недавнему обновлению программного обеспечения. В результате БПФ уже не может быть рассчитано на основе точек, которые отображаются на экране, а используются для этой цели 16 точек из памяти. Это делает БПФ более точным.

База знаний

В феврале 2016 года мы добавили в центр знаний статью, в которой сравниваем бюджетные 4-канальные осциллографы. Здесь мы сравниваем DS1054Z с альтернативой GW Instek.

Обзор модели

Основные технические различия между различными осциллографами серии DS1000Z заключаются в полосе пропускания и наличии функционального генератора. Модели с плюсом можно конвертировать в версии MSO. Для этого вам необходимо заказать опцию RPL1116.

Основные различия указаны ниже в таблице: Модель Пропускная способность Цифровые каналы Функциональный генератор Цена DS1054Z 50 МГц нет нет 339 339,00 евро без учета. НДС DS1074Z+ 70 МГц Возможность обновления нет 399 399,00 € Искл. НДС DS1074Z-S+ 70 МГц Возможность обновления да 579 579,00 € Искл. НДС DS1104Z+ 100 МГц Возможность обновления нет 432,23 432,23 € Искл. НДС DS1104Z-S+ 100 МГц Возможность обновления да 609,09 609,09 € Искл. НДС

Технические характеристики

Приведенные ниже технические характеристики применимы ко всем моделям серии Rigol DS1000Z, если не указано иное. Память 24 Мпц (разделяется на количество каналов). Частота дискретизации 250 Мвыб/с (4 активных канала), 500 Мвыб/с (2 активных канала) 1 Гвыб/с (1 активный канал) Дисплей 7’ TFT, 800×480 пикселей 160 000 цветов Входное сопротивление 1 МОм Количество каналов 4 Горизонтальная шкала

(вход) 5 нс/дел — 50 с/дел

Вертикальная чувствительность

(вход) 1 мВ/дел — 10 В /div АЦП, разрешение 8 бит Максимальное напряжение CAT I 300 В (среднеквадратичное значение), CAT II 100 В (среднеквадратичное значение), переходное перенапряжение 100 В (пик) Время нарастания DS1104Z: 3,5 нс

DS1074Z: 5 нс

DS1054Z: 7 нс Поддержка пробника 0,1x — 1000x Измеренное значение шума 1 мВ пик-пик (при 100 мс, 1 мВ/дел, длина записи: 3 млн точек) Соединения USB 2.0 тип A, USB 2.0 тип B, LAN Уровень шума Eleshop Вес (без коробки) 3,2 кг Размеры 313 x 161 x 122 мм Сравнить модели Ниже представлен обзор основных отличий моделей начального уровня Rigol и Siglent. МодельRigol DS1054ZSiglent SDS1104X-USiglent SDS1104X-E Полоса пропускания 50 МГц 100 МГц 100 МГц Память на канал 6 Мбит 3,5 Мбит 7 Мбит Частота дискретизации по 4 каналам 250 Мвыборок/с 250 Мвыборок/с 500 Мвыборок/с Качество БПФ + ++ ++ Интерфейс USB , LAN, Триггер USB, LAN, Триггер USB, LAN, Триггер, Веб-интерфейс, Клавиатура/мышь Цена 339 339,00 € Вкл. НДС 359 359,00 € Искл. НДС 429 429,00 € Искл. Опции НДС

Следующие четыре опции включены бесплатно:
