Серия Rigol DS1000E/D — это базовые прицелы Rigol, простые в использовании и очень доступные. Все осциллографы имеют частоту дискретизации 1 Гвыб/с и память для сигналов 16 Ктц с глубиной памяти 1 Мб/с.
Результаты измерений могут отображаться на 5,7-дюймовом ЖК-экране или через USB-соединение на ПК. Кроме того, данные можно хранить на USB-накопителе.
Различия между осциллографами серии DS1000E/D заключаются в аналоговой полосе пропускания входящего в комплект логического анализатора.

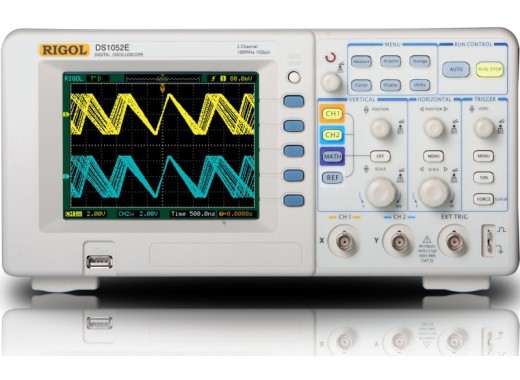

Пропускная способность DS1052E составляет 50 МГц. Он не поставляется в комплекте с логическим анализатором.
Обзор модели
Основные различия между моделями серии DS1000E/D в основном заключаются в их аналоговой полосе пропускания и наличии у них логического анализатора.
Модель DS1052E DS1052D DS1102E DS1102D Полоса пропускания 50 МГц 50 МГц 100 МГц 100 МГц Частота дискретизации (двухканальный) 500 Мвыб/с 500 Мвыб/с 500 Мвыб/с 500 Мвыб/с Частота дискретизации (один канал) 1 Гвыб/с 1 Гвыб/с 1 Гвыб/с 1 Гвыб/с
Логический анализатор — Да — Нет Цена 367,77 367,77 € Вкл. НДС 528,93 €528,93 Искл. НДС 428,93 €428,93 Искл. НДС 673,55 €673,55 Искл. Характеристики НДС Полоса пропускания 50 МГц Частота дискретизации (1 канал) 1 Гвыб/с Частота дискретизации (2 канала) 500 Мвыб/с Память 16 кбит/с (распределена по каналам). Глубокая память 1Mpts (распределена по каналам).
При использовании глубокой памяти частота дискретизации уменьшается вдвое Дисплей 5,7′ TFT, 320×234 пикселей 64 000 цветов Входное сопротивление 1 МОм Каналы 2 + внешний триггер Горизонтальная шкала
(вход) 5 нс/дел — 50 с/дел Чувствительность по вертикали
(вход) 2 мВ/дел — 10 В/дел АЦП Разрешение 8 бит Максимальное напряжение CAT I 300 В среднеквадратичное значение, CAT II 100 В среднеквадратичного значения, мгновенное превышение напряжения 1000 В (пик) Время нарастания DS1052X: <,7 нс
DS1102X: <,3,5 нс Поддержка пробников 1X, 5X, 10X, 50X, 100X, 500X, 1000X Подключения USB 2.0 тип A, USB 2.0 тип B, LAN Вес (без коробки) 2,3 кг Размеры 303 x 154 x 133 мм (Ш x В x Г) Аксессуары
В комплект осциллографов серии DS1052E входят:
- 2 пассивных датчика 1x/10x, длина 1,5 метра
- USB-кабель
- Шнур питания
- Компакт-диск с программным обеспечением и руководством
- 3 года гарантии
