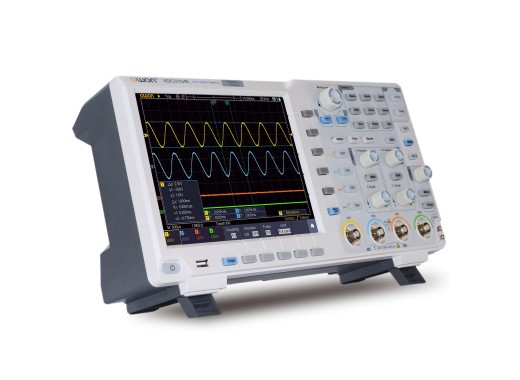

Owon XDS3064AE — это 60-мегагерцовая версия серии Owon XDS3004AE. Серия XDS — это линейка продуктов Owon, основанная на успешной серии SDS. Производительность очень хорошая, большой объем памяти и высокая скорость обновления.
Самое поразительное — это 14-битный АЦП, имеющий на борту такой диапазон вместо привычного 8-битного. Только большее разрешение не имело бы никакой дополнительной ценности, если бы мы не поработали над уровнем шума. И Овон этого не забыл. Вертикальная чувствительность в этом осциллографе начинается не с 5 мВ, а с 1 мВ и продолжается до 10 В/дел.
Обзор модели
Существуют разные версии XDS3004AE, в таблице ниже показаны различия. Модель XDS3064AE XDS3104AE Полоса пропускания 60 МГц 100 МГц Соединение VGA Да Да Цена 537,19 537,19 € Вкл. НДС 657,02 €657,02 Искл. Разница НДС между 8-битным и 12-битным АЦП
В видеоролике ниже вы можете увидеть разницу между 8-битным преобразователем и 12-битным аналого-цифровым преобразователем. Он даже имеет 14 бит.
Технические характеристики Частота дискретизации 1 Гвыб/с Глубина памяти 40 Мбит Скорость захвата сигналов до 45 000 Втфм/с Каналы 4 Масштаб по горизонтали 2 нс/дел — 1000 с/ div Разрешение по вертикали 1 мВ/дел — 10 В/дел Максимальное напряжение 200 В (СКЗ) Входное сопротивление 1 М и 15 пФ Возможности декодирования (поставляется бесплатно с завода) IIC, SPI, UART/RS232, CAN Дисплей 8-дюймовый ЖК-дисплей, 800×600 пикселей , Сенсорный экран Вес 2,6 кг Размеры 340 x 177 x 90 мм Опции
Следующие опции включены бесплатно в комплект XDS3064AE:
- VGA
- LAN
- Сенсорный ЖК-дисплей
- I2C, SPI, RS232, CAN
Аксессуары:
Осциллографы серии Owon XDS3004AE поставляются со следующими аксессуарами:
- Шнур питания
- Компакт-диск с программным обеспечением для ПК
- Руководство
- USB-кабель
- 4 датчика
