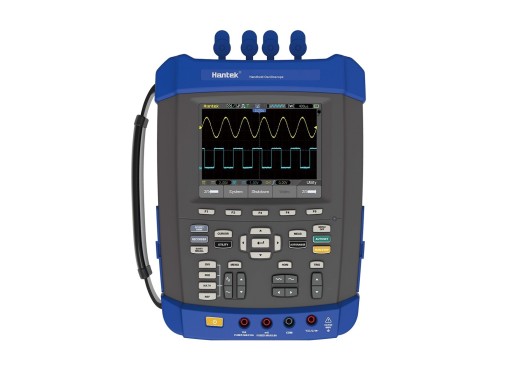

Hantek DSO8202E — это осциллограф, самописец, мультиметр, анализатор спектра, частотомер и генератор сигналов произвольной формы — все в одном портативном устройстве. В качестве осциллографа он имеет полосу пропускания 200 МГц, глубину памяти 2 МБ и частоту дискретизации 1 Гвыб/с. Разрешение дисплея мультиметра составляет 6000 отсчетов или 3 ⅚ цифры, и он может измерять переменное/постоянное напряжение, переменный/постоянный ток, сопротивление, емкость и целостность/диод. Генератор сигналов произвольной формы имеет максимальную полосу пропускания 25 МГц и разрешение по вертикали 12 бит. Он также имеет степень защиты IP51 от пыли, капель и вибраций, что позволяет выдерживать суровые условия эксплуатации. DSo8202E также оснащен 5,6-дюймовым TFT ЖК-дисплеем с разрешением 640 x 480 пикселей, индикатором заряда батареи и сменными батареями 18650, а также отверстием для крепления на штатив, фонариком и сменными предохранительными соединениями BNC.
Технические характеристики Полоса пропускания осциллографа: 200 МГц Каналы2 Глубина памяти2 Мвыб (делится на количество активных каналов) Частота выборки1 Гвыб/с (делится на количество активных каналов) Разрешение по вертикали8 бит Масштаб по вертикали2 мВ/дел — 100 В/дел Масштаб по горизонтали2 нс/ дел — 2000 с/дел Мультиметр Разрешение дисплея 6000 отсчетов, 3 ⅚ цифры Макс. Напряжение переменного тока600 В Макс. Напряжение постоянного тока800 В Макс. Переменный ток10 А (20 А в течение 30 с) Макс. Постоянный ток10 А (20 А в течение 30 с. Макс. сопротивление60 М Макс. емкость400 мкФ Другие функцииДиод, непрерывность, запись мин/макс, удержание пика/данных, автоматическое отключение Генератор сигналов Полоса пропускания 1 Гц — 25 МГц Разрешение по вертикали 12 бит Диапазон амплитуды 3,5 В пик-пик Общие интерфейсыUSB-хост, USB-устройство, Pass/Fail, триггерный выход Дисплей 5,6-дюймовый TFT ЖК-дисплей (640 x 480) Размеры 260 x 220 x 75 мм Вес 2,5 кг Аксессуары
В комплект поставки GW Instek GDS-3652A входят:
- Сумка для переноски
- Безопасные разъемы BNC
- Кабель USB
- Измерительные провода
- Кабель BNC
- Вешалка на липучке
- Шнур питания
- 2 пассивных датчика
