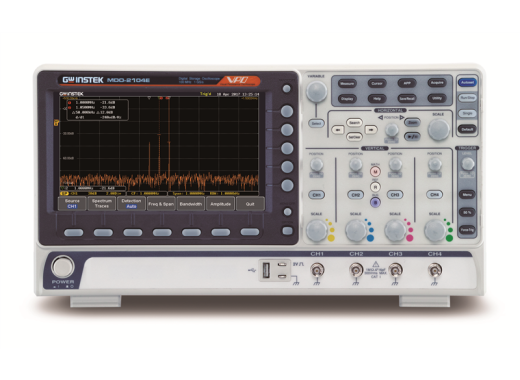

GW Instek MDO-2204EX — это 4-канальный осциллограф, версия 200 МГц серии MDO-2000EX компании GW Instek. Серия представляет собой осциллографы MD (Mixed Domain) (1) со встроенным анализатором спектра (2) и двухканальным генератором сигналов произвольной формы с частотой 25 МГц (3). Кроме того, эти осциллографы оснащены мультиметром на 5000 отсчетов (4) и двойным источником питания 5 В/1 А (5) для приложений IOT.
Анализатор спектра
Встроенный анализатор спектра MDO-2000EX работает от постоянного тока до 500 МГц. Это дает возможность анализировать частотную область звуковых частот и вибраций. Горизонтальная ось показывает частоты, а вертикальная ось показывает уровень в дБ. Встроенный анализатор спектра работает очень быстро, и вы можете настроить его так, как привыкли в полноспектральном анализаторе. Генератор функций
С помощью генератора функций 25 МГц вы можете самостоятельно создавать все нужные сигналы.
Анализ отображения частоты
GW Instek предлагает бесплатное программное обеспечение для анализа частотных характеристик, которое дает осциллографу MDO-2000E возможность отображать частотная характеристика (график Боде) цепи. Диапазон частот этого графика составляет от 20 Гц до 25 МГц, и за декаду можно выбрать до 90 контрольных точек. Это программное обеспечение можно загрузить на сайте GW Instek.
. MDO-2204EG
Если вам не нужен цифровой мультиметр или источник питания в вашем осциллографе, альтернативой могут стать модели MDO-2204EG.
Видео
Посмотрите демонстрацию серии MDO-2000EX
. Модели
Осциллографы серии MDO-2000EX отличаются только полосой пропускания и каналами. МодельПропускная способностьКаналыЦена MDO-2072EX 70 МГц 2 1050 1 050,00 € Вкл. НДС MDO-2074EX 70 МГц 4 1535 1 535,00 € Искл. НДС MDO-2102EX 100 МГц 2 1300 1 300,00 € Искл. НДС MDO-2104EX 100 МГц 4 1785 1 785,00 € Искл. НДС MDO-2202EX 200 МГц 2 1685 1 685,00 € Искл. НДС MDO-2204EX 200 МГц 4 1950 1 950,00 € Искл. Технические характеристики НДС Частота выборки 1 Гвыб./с на канал Глубина памяти 10 Мвыб. Скорость захвата сигналов Максимум 120 000 осциллограмм/с Типы запуска: фронт, ширина импульса, видео, короткий импульс, нарастание и спад (нарастание), альтернативный, время выхода, событие -Задержка, временная задержка, математические вычисления сигналов по шине Сложение, вычитание, умножение, деление, мин/макс, корень, квадрат, абс, инверсия, производное, интеграл, ФНЧ Вертикальный масштаб 1 мВ/дел — 10 В/дел Горизонтальный масштаб 1 нс /дел ~ 100 с/дел Технические характеристики анализатора спектра Диапазон частот Постоянный ток — 500 МГц Диапазон частот 1 кГц — 500 МГц Уровень шума минимальный <, -90 дБМ Окна БПФ Ханнинга, Прямоугольные, Хэмминга, Блэкмана Характеристики функционального генератора Каналы2 Частота дискретизации200 Мвыб/с Частота до 25 МГц СигналыСинус, Квадрат, пульс, линейное изменение, постоянный ток, шум, Sinc, гауссиан, Лоренц, экспоненциальный рост, экспоненциальный спад, хаверсинус, кардиологический дисплей 8-дюймовый цветной TFT ЖК-дисплей WVGA (800 x 480 пикселей) Возможности подключения Хост и устройство USB 2.0, Ethernet (RJ45) и Go-NoGo BNC Размеры 384 x 208 x 127,3 мм Вес 3 кг Аксессуары
В комплект осциллографов GW Instek MDO-2000E входят:
- Шнур питания
- Руководство
- Компакт-диск с инструкциями пользователя и программированием
- Сертификат калибровки
- Пассивный датчик (1 на канал)
- 2x BNC на BNC кабель
- Зажимы типа «крокодил» GTL-105A
- Штекеры типа «банан» GTL-207
