Эта модель была заменена на MDO-2202AG!

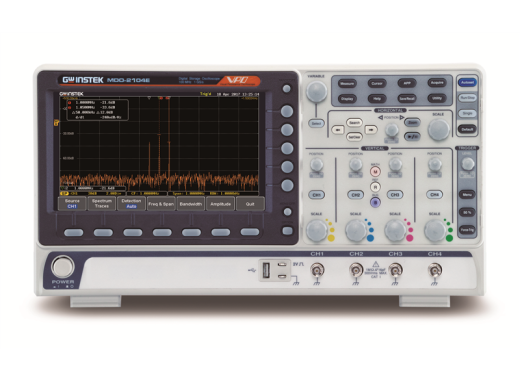

GW Instek MDO-2202EG — это 2-канальный осциллограф и версия 200 МГц серии MDO-2000EG компании GW Instek. Эта серия представляет собой осциллографы MD (Mixed Domain) со встроенным анализатором спектра и двухканальным генератором произвольных функций с частотой 25 МГц.
Анализатор спектра
Встроенный анализатор спектра MDO-2000EX работает от напряжения постоянного тока. до 500 МГц. Это дает возможность анализировать частотную область звуковых частот и вибраций. Горизонтальная ось показывает частоты, а вертикальная ось показывает уровень в дБ. Встроенный анализатор спектра работает очень быстро, и вы можете настроить его так, как привыкли в полноспектральном анализаторе. Генератор функций
С помощью генератора функций 25 МГц вы можете самостоятельно создавать все нужные сигналы.
Анализ отображения частоты
GW Instek предлагает бесплатное программное обеспечение для анализа частотных характеристик, которое дает осциллографу MDO-2000E возможность отображать частотная характеристика (график Боде) цепи. Диапазон частот этого графика составляет от 20 Гц до 25 МГц, и за декаду можно выбрать до 90 контрольных точек. Это программное обеспечение можно скачать на сайте GW Instek.
MDO-2202EX
Нужны дополнительные функции в одном устройстве? Тогда обратите внимание на MDO2202EX, который помимо вышеперечисленных функций имеет еще мультиметр на 5000 отсчетов и двойной источник питания 5В/1А. Модели
Осциллографы серии MDO-2000EG отличаются только полосой пропускания и каналами. МодельПропускная способностьКаналыЦена MDO-2072EG 70 МГц 2 835 835,00 € Вкл. НДС MDO-2074EG 70 МГц 4 1275 1 275,00 € Искл. НДС MDO-2102EG 100 МГц 2 1170 1 170,00 € Искл. НДС MDO-2104EG 100 МГц 4 1499 1 499,00 € Искл. НДС MDO-2202EG 200 МГц 2 1410 1 410,00 € Искл. НДС MDO-2204EG 200 МГц 4 1820 1 820,00 € Искл. Технические характеристики НДС Частота выборки 1 Гвыб./с на канал Глубина памяти 10 Мвыб. Скорость захвата сигналов Максимум 120 000 осциллограмм/с Типы запуска: фронт, ширина импульса, видео, короткий импульс, нарастание и спад (нарастание), альтернативный, время выхода, событие -Задержка, временная задержка, математические вычисления сигналов по шине Сложение, вычитание, умножение, деление, мин/макс, корень, квадрат, абс, инверсия, производное, интеграл, ФНЧ Вертикальный масштаб 1 мВ/дел — 10 В/дел Горизонтальный масштаб 1 нс /дел ~ 100 с/дел Технические характеристики анализатора спектра Диапазон частотПостоянный ток — 500 МГц Диапазон частот 1 кГц — 500 МГц Уровень шумаминимальный <, -90 дБМ Окна БПФ Ханнинга, Прямоугольные, Хэмминга, Блэкмана Характеристики функционального генератора Каналы2 Частота дискретизации200 Мвыб/с Частота до 25 МГц СигналыСинус, Квадрат, пульс, катастрофа, постоянный ток, шум, Sinc, гауссиан, Лоренц, экспоненциальный рост, экспоненциальный спад, хаверсинус, кардиологический дисплей 8-дюймовый цветной TFT ЖК-дисплей WVGA (800 x 480 пикселей) Возможности подключения Хост и устройство USB 2.0, Ethernet (RJ45) и Go-NoGo BNC Размеры 384 x 208 x 127,3 мм Вес 3 кг Аксессуары
В комплект осциллографов GW Instek MDO-2000E входят:
- Шнур питания
- Руководство
- Компакт-диск с инструкциями пользователя и программированием
- Сертификат калибровки
- Пассивный датчик (1 на канал)
- 2x BNC на BNC кабель
