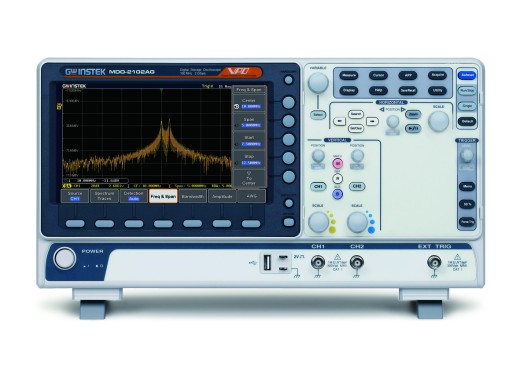

GW Instek MDO-2102AG — это 2-канальный осциллограф с частотой 100 МГц из обновленной серии MDO-2000AG от GW Instek, которая является преемницей MDO-2102EG.
MDO-2000AG — это так называемые осциллографы смешанной области (MD), предоставляющие им полную функциональность осциллографа и анализатора спектра в одном благодаря очень сильному анализу БПФ до частоты Найквиста. Кроме того, серия расширена двухканальным генератором функций 25 МГц. По сравнению с предшественником некоторые наиболее важные функции осциллографа были улучшены. MDO-2102AG имеет максимальную частоту дискретизации 2 Гвыб/с и глубину памяти 20 Мбит/с на канал. Серия также пополнилась моделью с частотой 300 МГц.
Осциллографы серии MDO-2000A от GW Instek оснащены 8-дюймовым цветным экраном. Благодаря скорости захвата сигналов 120 000 сигналов в секунду сигналы можно быстро анализировать с помощью этого осциллографа.
Осциллографы можно подключить к компьютеру через USB и локальную сеть для хранения измеренных данных. Также возможно сохранять данные в течение более длительного периода времени. С минимальным интервалом в 5 секунд можно сохранять измеренные сигналы в течение максимум 100 часов на USB-накопителе в формате CSV. Также можно распечатать данные непосредственно на принтерах, поддерживающих PictBridge.
Осциллографы MDO имеют чрезвычайно низкий фоновый шум в электронике. Фоновый шум влияет на точность результатов измерений при малых сигналах (small-signal). Чем ниже фоновый шум, тем точнее измерение.
Осциллографы имеют возможность двойного отображения, при этом на экране можно отобразить весь сигнал и его увеличенную часть. Это позволяет легко получить хорошее изображение сигнала и его важных частей.
MDO-2000A
Если вам не нужен функциональный генератор в вашем осциллографе, мы предлагаем GW Instek MDO-2102A.
Обзор модели МодельMDO-2102AGMDO-2202AGMDO-2302AG Полоса пропускания 100 МГц 200 МГц 300 МГц Время нарастания 3,5 нс 1,75 нс 1,17 нс Цена 1230 1 230,00 евро без учета. НДС 1650 €1 650,00 Искл. НДС 2000 г. 2 000,00 евро Не вкл. Характеристики НДС Память 20 млн точек на канал Частота дискретизации 2 Гвыб/с (макс.) Дисплей 8′ TFT, 800×480 пикселей Входное сопротивление 1 МОм // 16 пФ Масштаб по горизонтали 1 нс/дел — 100 с/дел Разрешение по вертикали 1 мВ/дел — 10 Аналого-цифровой преобразователь В/дел. Разрешение 8 бит. Максимальное напряжение 300 В (среднеквадратичное значение), CAT I. Скорость захвата сигналов до 120 000 осциллограмм/с. Подключения USB, LAN, выход Go-NoGo. Вес (без коробки) 3,0 кг. Размеры 384 x 127,3 x 208 мм ( ДxШxВ) Аксессуары
Все осциллографы серии MDO-2000AG поставляются в комплекте:
- Краткое руководство пользователя
- Компакт-диск с руководством
- Шнур питания
- Датчики, 1 на канал
- Сертификат калибровки
