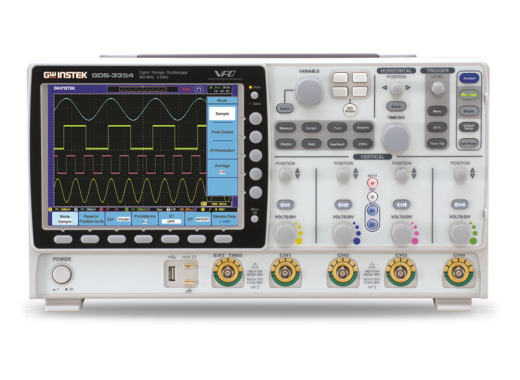

Примечание: на изображении изображена четырехканальная модель 3504.
GW Instek GDS-3502 — это двухканальный осциллограф с частотой 500 МГц и частотой дискретизации 4 Гвыб/с. Он оснащен большим экраном и технологией VPO (визуальный осциллограф), которая обеспечивает четкое и детальное отображение сигналов. Уникальная функция разделенного экрана позволяет управлять и просматривать каждый входной канал независимо с собственными настройками и отображением формы сигнала.
В осциллографах серии GDS-3000 входное сопротивление также можно изменить на 50, 70 или 1 МОм. Однако полоса пропускания при сопротивлении 70 ограничена 150 МГц.
Возможности подключения
Осциллографы серии GDS-3000 оснащены портами USB на передней и задней панели, что обеспечивает легкий доступ к сохраненным данным. Встроенный видеовыход SVGA позволяет передавать отображаемые изображения на монитор или внешний проектор. Кроме того, осциллографы имеют интерфейсы RS-232 и LAN. Также можно распечатать данные непосредственно на принтерах, поддерживающих PictBridge.
Обзор модели
3502 и 3504 отличаются только количеством каналов.
Модель GDS-3502 GDS-3504 Каналы 2 4 Цена 3200 3 200,00 € Вкл. НДС 3950 €3 950,00 Искл. Характеристики НДС Аналоговая полоса пропускания 500 МГц Глубина памяти 25 кпт на канал Частота дискретизации 4 Гвыб/с Скорость захвата сигнала до 3500 осциллограмм/с Разрешение по вертикали 2 мВ/дел – 5 В/дел Масштаб по горизонтали 1 нс/дел – 100 с/дел Интерфейсы USB , RS-232, LAN, Go-No Go, триггер, калибровка Время работы 700 пс АЦП, разрешение 8 бит Входное сопротивление 50, 75, 1 M Макс. напряжение 300 В RMS, CAT I Дисплей 8′ TFT, 800×600 пикселей Размеры 400 x 200 x 130 мм Вес 4 кг Принадлежности
Все осциллографы серии GDS-3000E поставляются в комплекте:
- Шнур питания
- Щупы, 1 на канал, 150/150 В. 250/350/500 МГц в зависимости от модели
Программное обеспечение и драйверы для ПК можно бесплатно загрузить с веб-сайта GW Instek.
