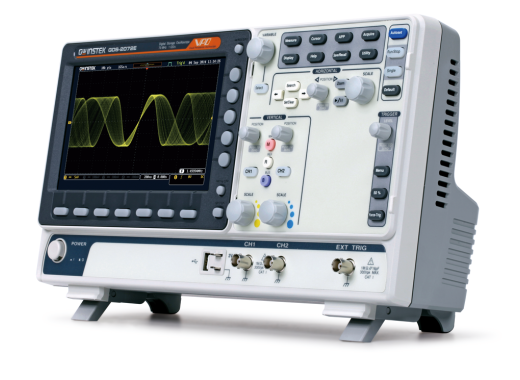

GW Instek GDS-2072E — это 2-канальный осциллограф и версия 70 МГц серии GDS-2000E от GW Instek. Уникальной особенностью осциллографов GDS-2000E является то, что они оснащены АЦП для каждого канала. Это означает, что скорость дискретизации не нужно распределять между каналами, а осциллографы предлагают частоту дискретизации 1 Мвыб/с на канал. Это означает, что при использовании осциллографа на двух каналах он будет обеспечивать ту же производительность, что и обычный осциллограф со скоростью 2 Гвыб/с.

В 4-канальных осциллографах АЦП-преобразователи разделены между каналами 1 и 2, а также 3 и 4 отдельно. Таким образом, когда каналы 1, 2 и 3 используются, первые два будут работать в режиме 500 Мвыб/с, а канал 3 продолжит функционировать как канал 1 Гвыб/с.

Области применения в GDS Серия -2000E оснащена большим 8-дюймовым цветным дисплеем. Глубина памяти 10 Мбит/канал обеспечивает достаточно места для хранения сигналов с высокой точностью. Благодаря скорости захвата 120 000 осциллограмм в секунду сигналы можно быстро анализировать с помощью этих осциллографов. По сравнению с прицелами SDS2000 эти прицелы обладают некоторыми лучшими характеристиками.

Прицелы можно подключить к компьютеру через USB или локальную сеть для хранения или анализа данных. Кроме того, можно подключить USB-накопитель, на который можно записывать данные до 100 часов подряд. Эти данные хранятся в файле csv, который может использоваться, например, в Matlab или Excel. Данные можно распечатать непосредственно на принтерах, поддерживающих PictBridge.

С помощью встроенного измерителя напряжения можно отображать среднеквадратические значения с точностью до 3 цифр. Кроме того, осциллографы оснащены 5-разрядным частотомером для четкого измерения частот, составляющих сигнал.

Осциллографы GDS обеспечивают очень низкий фоновый шум, составляющий всего 400 Вразмах при обработке сигнала. Фоновый шум сильно влияет на точность измерения малых сигналов.

Осциллографы оснащены функцией двойного дисплея, что позволяет одновременно просматривать как весь сигнал, так и его небольшую часть. Используя эту функцию, можно легко проанализировать свойства сигнала, поскольку она дает более подробный обзор.

Модели

Модели, оканчивающиеся на 2, имеют 2 канала, а модели, оканчивающиеся на 4, предлагают 4 канала. Помимо количества каналов модели одной серии имеют схожие характеристики.

МодельGDS-2072E/

GDS-2074E

GDS-2104E

GDS-2204E Каналы 2 / 4 4 4 Аналоговая полоса пропускания 70 МГц 100 МГц 200 МГц Время нарастания 5 нс 3,5 нс 1,75 нс Технические характеристики Частота дискретизации 1 Гвыб./с на канал (или на 2 канала для 4-канальных моделей) Объем памяти 10 Мбит/с на канал Дисплей 8′ TFT, 800×480 пикселей Входное сопротивление 1 МОм // 16 пФ Масштаб по горизонтали 1 нс/дел — 100 с/дел Разрешение по вертикали 1 мВ/дел — 10 В/дел АЦП Разрешение 8 бит Максимальное напряжение 300 В среднеквадратичное значение, CAT I Скорость захвата сигналов до 120 000 осциллограмм/с Поддержка датчиков 1x, 10x Возможности подключения USB 2.0 тип A, USB 2.0 тип B, локальная сеть, выход Go-NoGo, выход калибровки Вес (без коробки) 2,8 кг Размеры 384 x 127,3 x 208 мм ( ДxШxВ)

Для получения дополнительной информации о прицелах можно ознакомиться с техническим описанием или руководством, указанным ниже.

Аксессуары

Все прицелы серии GDS-2000E поставляются в комплекте с:
