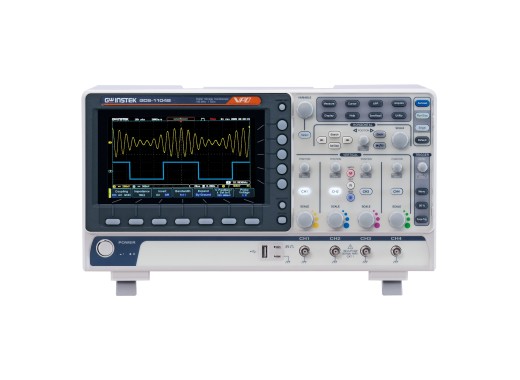

GW Instek GDS-1104B — это 4-канальный осциллограф с полосой пропускания 100 МГц, принадлежащий серии GDS-1000B. Осциллографы этой серии от GW Instek предлагают отличное соотношение цены и качества, они имеют большой цветной экран, глубокую память и высокую скорость захвата. Не зря их называют конкурентами знаменитой серии Rigol DS-1000Z.
Измерения
С помощью встроенного измерителя напряжения можно получить 3-разрядное отображение среднеквадратичных значений, также имеется Доступен 5-значный частотомер. На экране можно одновременно отображать 8 измерений, а во всплывающем окне также можно одновременно отображать 36 измерений. Фильтрация
Области GDS предоставляют возможность выполнять цифровую фильтрацию сигнала. Это позволяет отображать сигнал без неизбежного фонового шума или нежелательных составляющих сигнала. Сигнал можно фильтровать с помощью фильтра верхних или нижних частот, и это можно делать поканально. Двойной дисплей
Благодаря функции двойного дисплея одновременно может отображаться как весь сигнал, так и его увеличенная часть. Также возможно отобразить фигуру Лиссажу на графике XY. Подключения
Осциллографы можно подключить к компьютеру через USB и локальную сеть для хранения данных измерений в течение более длительного периода времени. Например, с минимальным интервалом в 5 секунд можно сохранять измеренные сигналы в формате CSV на USB-накопитель или компьютер, подключенный через локальную сеть, до 100 часов. Бюджетные 4-канальные осциллографы
В феврале 2016 года мы добавили в центр знаний статью, в которой сравниваем бюджетные 4-канальные осциллографы. Здесь мы сравниваем GDS-1054B с DS1054Z компании Rigol. Обзор модели
Модели серии GDS-1000B различаются полосой пропускания, временем нарастания и каналами. ModelGDS-1072BGDS-11102BGDS-10544BGDS-10744BGDS-1104B Аналоговая пропускная способность 70 МГц 100 МГц 50 МГц 70 МГц 100 МГц Время роста 5 нс 3,5 нс 7 нс 5 нс 3,5 нс каналы 2 2 4 4 4 Пена 371,9 € 371.900000.90000.90000000000000000000000000000000000000. НДС 410 410,00 € Не вкл. НДС 465 €465,00 Искл. НДС 600 €600,00 Не вкл. НДС 705 705,00 € Не вкл. Характеристики НДС Память 10 млн точек на канал Максимальная частота дискретизации 1 Гвыб/с Дисплей 7’ TFT, 800×480 пикселей Входное сопротивление 1 МОм // 16 пФ Масштаб по горизонтали 1 нс/дел – 100 с/дел Разрешение по вертикали 1 мВ/дел – 10 В/дел Измеренное значение шума 500–800 В (при 25 мкм, 1 мВ/дел, длина записи: 10 000) АЦП Разрешение 8 бит Максимальное напряжение 300 В среднеквадратичное значение, CAT I Скорость захвата сигналов до 50 000 осциллограмм/с Подключения 2.0 USB (хост/устройство) ), LAN, выход «Годен/Не годен» Вес (без коробки) 2,8 кг Размеры 380 x 127,3 x 208 мм (ДxШxВ) Аксессуары
Все осциллографы серии GDS-1000B поставляются в комплекте:
- Краткое руководство
- Компакт-диск с руководством
- Шнур питания
- Зонды, 1 на канал, 70/100 МГц в зависимости от модели
Можно обновить прошивку GDS-1000B до версии 1.27, при этом функции запуска и декодирования последовательной шины I2C, SPI, UART, CAN/LIN будут доступны бесплатно. Это обновление можно найти на веб-сайте GW Instek.
