Описание семейства продуктов
- Необходимое крепление для экспериментов и системы OEM
- Экономичная цена
- Диаметр 0,5–4,0. Доступные версии
- Регулировочные винты M6 x 0,25 (101,6 TPI)

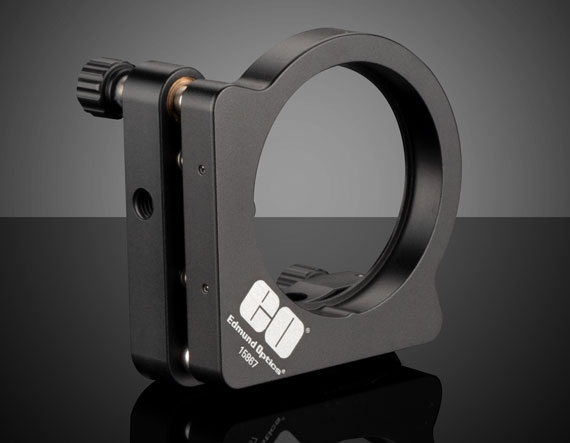

Кинематические крепления для оптических зеркал серии E предлагают множество ценных функций, необходимых для приложений в исследованиях и разработках, прототипировании и системная интеграция. Крепления предлагаются с 2 винтами для оптической регулировки и выравнивания наклона и наклона (±, 3,5). Регулировочные винты M6 x 0,25 (101,6 TPI) обеспечивают плавное движение и могут вращаться вручную или шестигранным ключом (размер ключа 2 мм). Ручки регулировочных винтов являются съемными для создания более компактного форм-фактора. Крепления для кинематических оптических зеркал серии E имеют монтажные отверстия с раззенковкой, предназначенной для крепления крепежного оборудования M4 или 8-32, и внутреннюю резьбу M6 x 1,0 для повышения универсальности монтажа и прямой совместимости с монтажными стойками из нержавеющей стали TECHSPEC и опорными стойками.
Технические характеристики
Type: Adjustable — Tip-Tilt Type of Optics: Circular Size of Compatible Optics (mm): 50.0 — 50.8 Number of Adjustment Screws: 2 Clear Aperture CA (mm): 49 Construction: Aluminum Plates, Stainless Steel Screws, and Brass Thread Bushings Fine Tilt Angle (): ±3.5 Fine Tip Angle (): ±3.5 Adjustment Screw Pitch (mm): 0.25 Note: Available in Quick Start Kit: #17-522 Compatible Post: M6 x 1.0, M4 x 0.7, 8-32 Min. Thickness of Compatible Optics (mm): 2 Optical Axis Height (mm): 38.10
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View
