Описание семейства продуктов
- Карданный механизм для точного выравнивания наконечника и наклона
- Совместимость с оптикой диаметром 4, 4,25, 6 и 8
- Прямая установка на английские и метрические макетные платы для Системная интеграция
- Также доступны прецизионные карданные крепления для оптики меньшего размера

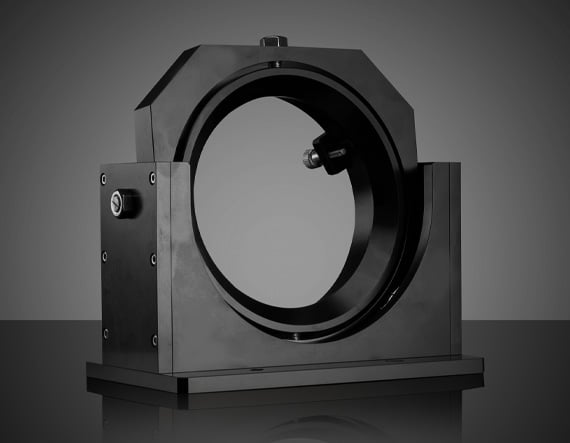

Карданные крепления для оптических зеркал большого диаметра идеально подходят для интеграции прецизионных зеркал большого диаметра или других оптических компонентов в OEM и настольные системы системы. Эти карданные крепления для зеркал совместимы с оптикой диаметром 4,25 (с прилагаемым адаптером для 4), 6 и 8. Движение карданного подвеса центрирует оси вращения на оптической поверхности, что в сочетании с прецизионным наконечником с микрометрическим приводом и регулировкой наклона позволяет точно контролировать траекторию луча. Карданные крепления для оптических зеркал большого диаметра имеют монтажные пазы для прямого монтажа на макетной плате либо параллельно, либо под углом 45° к траектории луча. Монтажные слоты совместимы с монтажным оборудованием M6 и ¼,-20.
Технические характеристики
Type: Adjustable — Tip-Tilt Type of Optics: Circular Size of Compatible Optics (mm): 203.2 Clear Aperture CA (mm): 190 Fine Tilt Angle (): ±,6.5 Fine Tip Angle (): ±,6.5 Optic Holding Style: Three Spring-Loaded Clips Max. Thickness of Compatible Optics (mm): 40 Optical Axis Height (mm): 158.80 Type of Adjustment Screws: Micrometer Size of Compatible Optics (inches): 8 Optical Axis Height (inches): 6.25
Regulatory Compliance RoHS 2015: Compliant Certificate of Conformance: View Reach 233: Compliant
