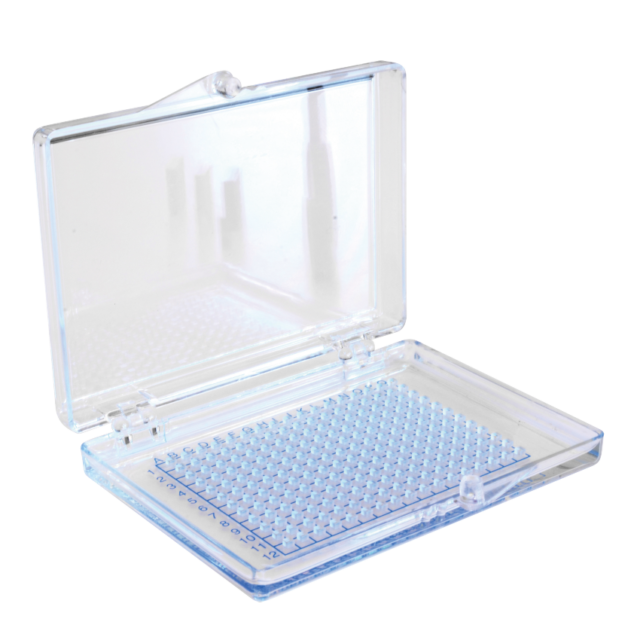

Создавайте высокопроизводительные модули грубого мультиплексирования с разделением по длине волны (CWDM) и плотного мультиплексирования с разделением по длине волны (DWDM) с помощью этих современных фильтров.
Coherent использует запатентованный процесс осаждения тонких пленок, включая современную систему контроля толщины слоя, для создания лучших в отрасли телекоммуникационных фильтров для компонентов WDM 200 ГГц/100 ГГц/50 ГГц.
Технические характеристики
Параметры | Фильтр CWDM | Фильтр DWDM |
Рабочий диапазон длин волн | от 1250 до 1620 нм | от 1250 до 1620 нм |
Типичная полоса пропускания | от 13 до 15 нм | <, 0,5 нм |
Расстояние между каналами | 20 нм | 50/100 /200 ГГц |
Центральная длина волны | 1271/1291/1311 нм… до 1611 нм | 1520.25/1521.02/ От 1521,79 нм… до 1577,03 нм |
Вносимые потери при передаче/отражении | <, 0,35 дБ | |
Пульсации передачи/отражения | <, 0,25 дБ | |
Изоляция передачи для соседнего канала | >, 30 дБ | |
Изоляция передачи для несмежного канала | >, 45 дБ | |
Изоляция отражений | >, 13 дБ | |
Температурный сдвиг | <, 14:00/°C | |
Заболеваемость Средний | Воздух | |
AOI | 1,8 градуса для 3-портового соединителя 13,5 градусов для CCWDM | 1,8 градусов для 3 -портовый соединитель |
Wedge | 0,25 градуса | |
Типичный размер | 1,2 x 1,2 x 1,0 мм, 1,4 x 1,4 x 1,0 мм | 1,4 x 1,4 x 1,0 мм |
